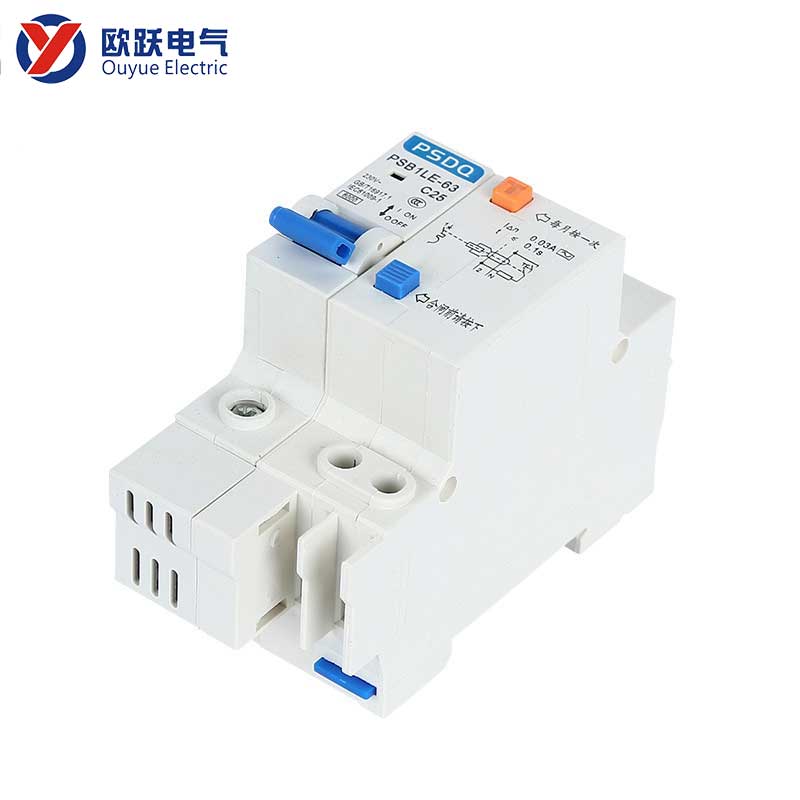

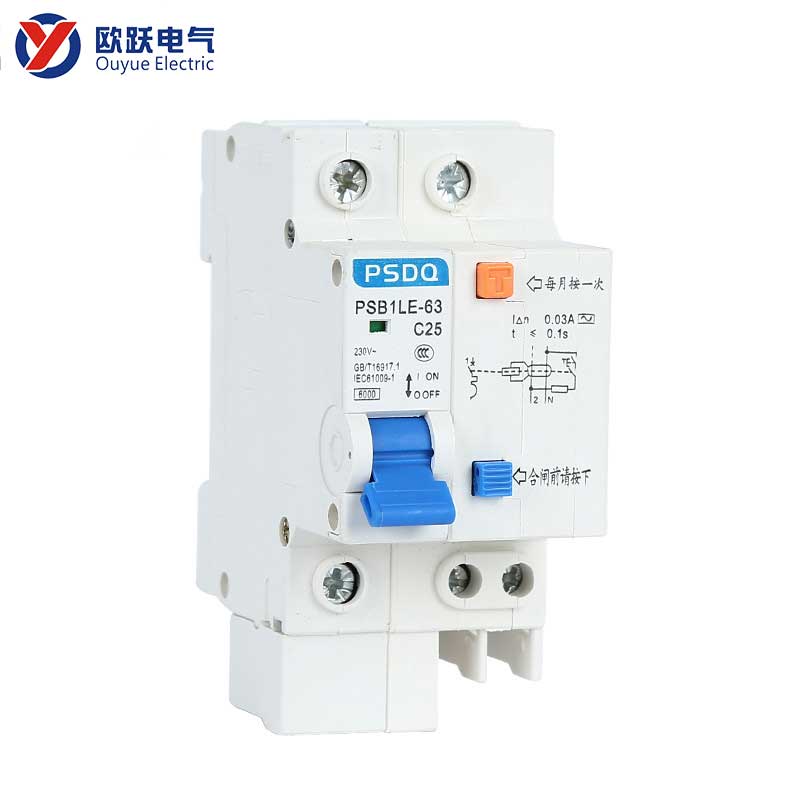

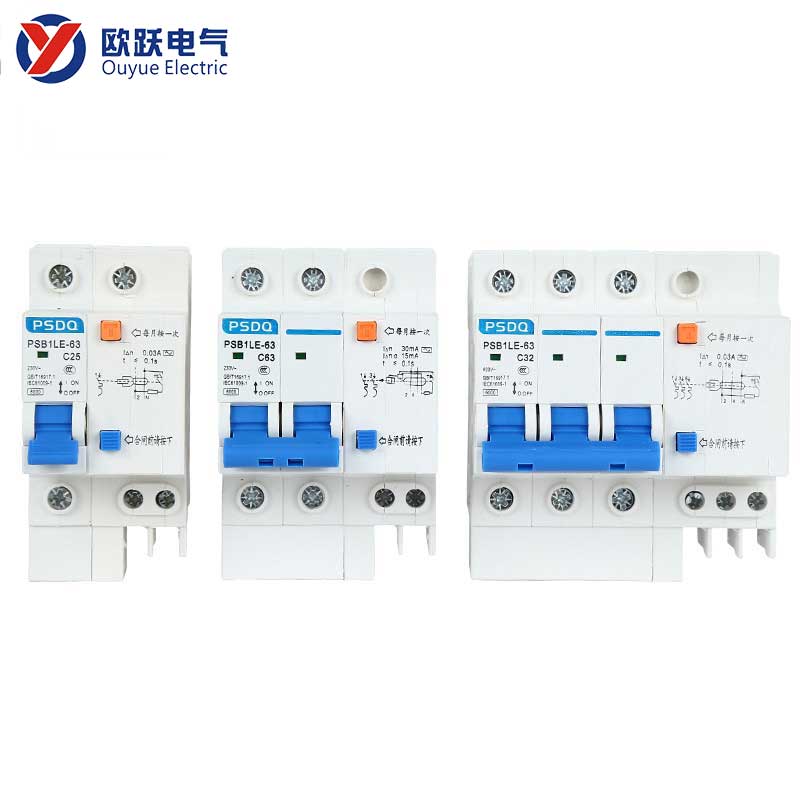

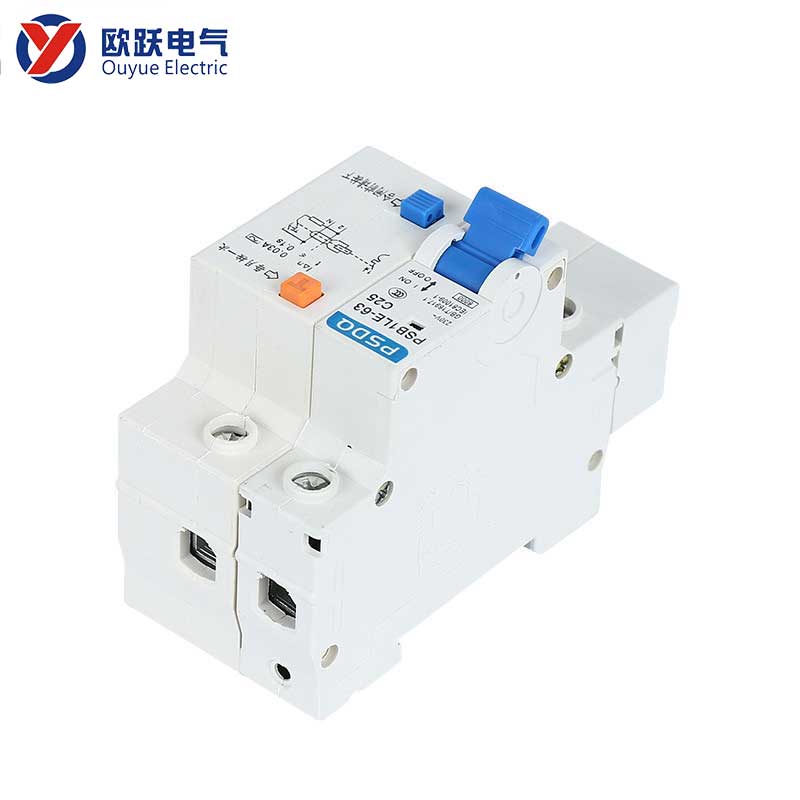

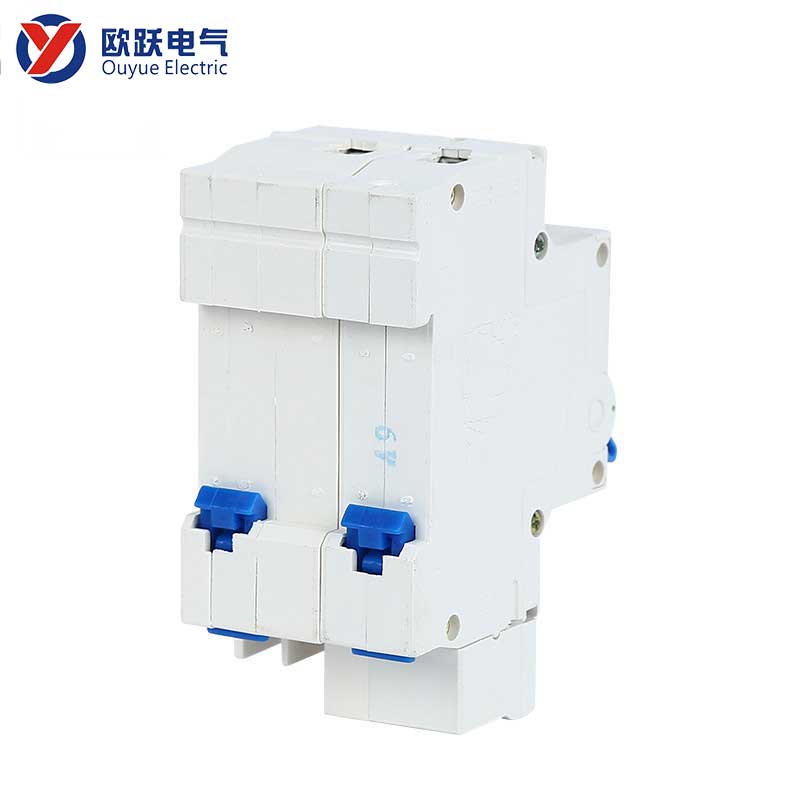

Mały wyłącznik różnicowoprądowy 63A 1P+N

Wprowadzenie produktu

• W obliczu rosnącego zapotrzebowania na jednofazową energię elektryczną dużej mocy w nowoczesnych środowiskach mieszkalnych, komercyjnych i innych, tradycyjne systemy ochrony obwodów często wymagają zajęcia dwóch modułów przestrzeni (wyłącznik 1P + akcesoria upływowe lub wyłącznik upływowy 2P), co może łatwo powodować problemy z rozmieszczeniem w skrzynce rozdzielczej.
• Mały wyłącznik różnicowoprądowy 63A 1P+N w innowacyjny sposób integruje funkcje ochrony przed przeciążeniem, zwarciem i ochroną upływową o wysokiej czułości w obrębie szerokości tylko jednego standardowego modułu (18mm) i może jednocześnie przerywać linię fazową (L) i linię neutralną (N). Może zapewnić pełną ochronę bezpieczeństwa dla jednofazowych obwodów wysokoprądowych.

Specyfikacja produktu

Element parametru	Opis specyfikacji
Model produktu	Mały wyłącznik różnicowoprądowy 63A 1P+N
Liczba polarna	1P+N
Prąd znamionowy	63A
Znamionowy prąd upływu	30 mA
Napięcie znamionowe	230 V AC 50/60 Hz
Funkcja wyzwalania	Typ C
Metoda instalacji	Standardowy montaż na szynie DIN 35 mm
Certyfikat	CE

Pytania i odpowiedzi

Q:Jakie są różnice w ochronie pomiędzy wyłącznikami upływowymi 1P+N i 2P?

A:Jest całkowicie równoważny pod względem funkcji ochrony przed przeciążeniem, zwarciem i wyciekiem w rdzeniu obwodu. Główna różnica polega na strukturze fizycznej: 1P+N przyjmuje zwartą konstrukcję jednomodową, podczas gdy 2P ma szerokość dwumodową. Obydwa mogą jednocześnie odłączyć linię L i linię N.

Q:Jak zabezpieczona jest linia neutralna (N) w tym modelu?

A:Biegun N tego typu wyłącznika małego prądu upływowego 63A 1P+N włącza się i wyłącza tylko synchronicznie z linią fazową, zapewniając funkcję izolacji. Jednakże zwykle nie posiada niezależnego wyzwalacza magnetycznego zabezpieczającego przed przeciążeniem (tj. przeciążenie bieguna N nie powoduje samo wyzwolenia). Jego cechą jest zapewnienie całkowitej ochrony przed wyciekami i bezpieczną izolacją bipolarną.
