Czy znasz podstawowe elementy skrzynki rozdzielczej?

Czy znasz podstawowe elementy skrzynki rozdzielczej?

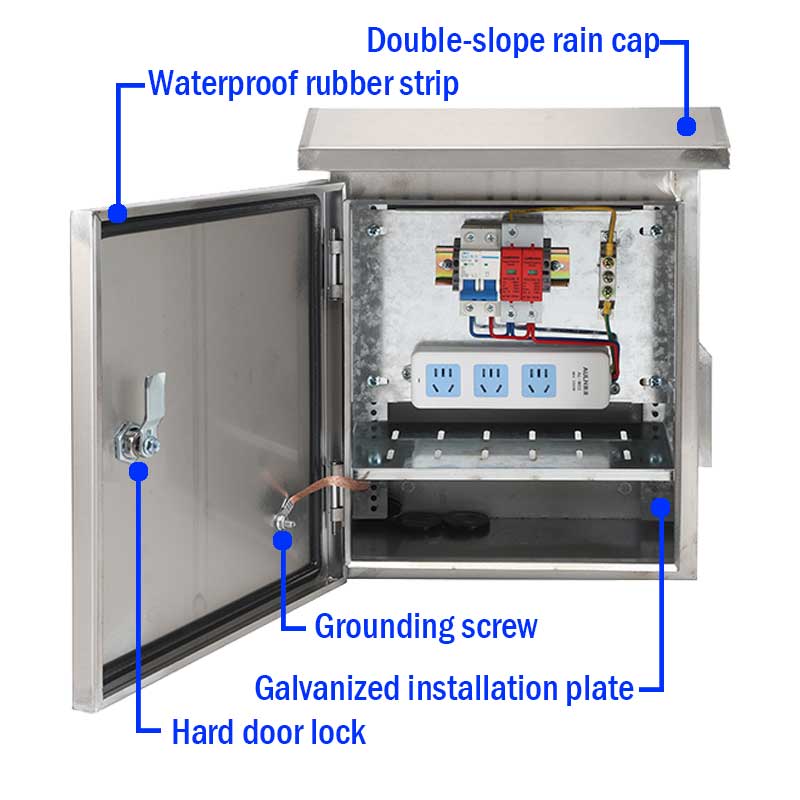

Otwórz skrzynkę rozdzielczą znajdującą się przed wyłącznikiem, zaciskiem, modułem zabezpieczającym i innymi elementami instalacji elektrycznej. Każdy element pełni jasną funkcję, aby wspólnie zapewnić bezpieczną dystrybucję i stabilne działanie mocy. Poniżej China Ouyue Electric, aby zdemontować kluczowe elementy skrzynki rozdzielczej i jej zasadę działania.

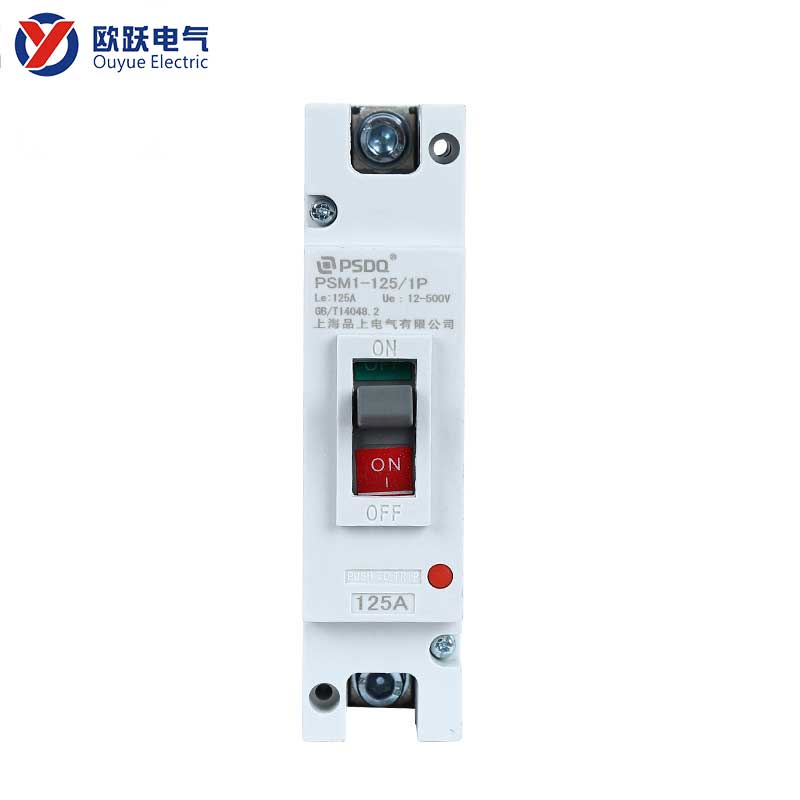

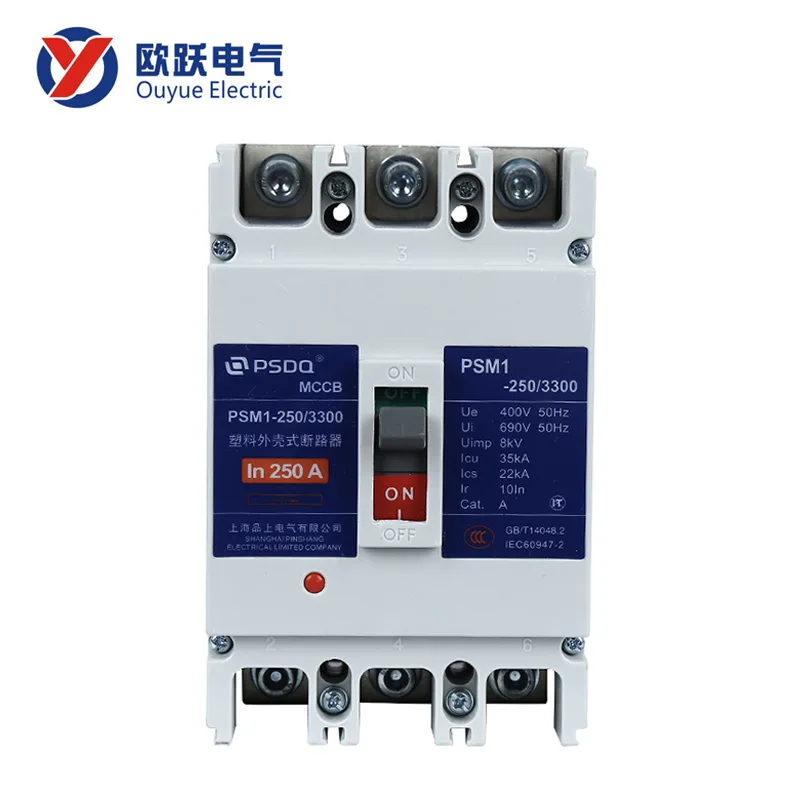

Wyłącznik automatyczny - podstawowy element ochrony obwodu

Wyłącznik nadprądowy jest podstawowym elementem zabezpieczenia obwodu w skrzynce rozdzielczej. Jego funkcją jest automatyczne odcięcie prądu w przypadku wystąpienia przeciążenia lub zwarcia w obwodzie i zapobieganie przegrzaniu obwodu, które mogłoby spowodować uszkodzenie sprzętu lub wypadki związane z bezpieczeństwem.

• Zasada działania: Gdy prąd płynący przez wyłącznik przekracza wartość znamionową lub nastąpi zwarcie, wewnętrzny element wrażliwy na temperaturę lub mechanizm elektromagnetyczny wyzwala urządzenie wyzwalające, powodując rozłączenie styków, przerywając w ten sposób obwód. Po rozwiązaniu problemu wyłącznik można zresetować ręcznie, aby przywrócić zasilanie.
• Typowe typy: wyłącznik termiczny wykorzystujący doginanie płyty bimetalicznej w celu uzyskania wyłączenia, odpowiedni do zabezpieczenia przed przeciążeniem; Wyłącznik magnetyczny opiera się na cewce elektromagnetycznej, która działa szybko w momencie zwarcia, a czas reakcji jest krótszy. Wyłącznik termomagnetyczny łączy w sobie dwa mechanizmy i uwzględnia wymagania reakcji zabezpieczenia przed przeciążeniem i zabezpieczeniem przed zwarciem, które jest obecnie szeroko stosowane w skrzynkach rozdzielczych.

W skrzynce rozdzielczej każdy wyłącznik odpowiada niezależnemu obwodowi umożliwiającemu sterowanie bocznikiem różnych obwodów, takich jak oświetlenie, gniazdko i sprzęt specjalny, co jest wygodne przy rozwiązywaniu problemów i codziennej konserwacji.

Bezpiecznik – jednorazowy element zabezpieczenia nadprądowego

Bezpieczniki są nadal używane w niektórych scenariuszach wymagających dużej szybkości reakcji zabezpieczenia. Bezpiecznik jest jednorazowym urządzeniem zabezpieczającym, jego funkcją jest odcięcie obwodu zwarcia w jego własnym trybie bezpiecznikowym.

Bezpiecznik jest wyposażony w stopiony metal, gdy prąd przekraczający limit obciążenia, stop szybko się topi, rozłączając obwód. Ponieważ proces utrwalania jest niemal natychmiastowy, bezpieczniki są często używane do ochrony precyzyjnych urządzeń elektronicznych lub instrumentów krytycznych.

Urządzenie przeciwprzepięciowe - specjalny moduł tłumiący przepięcia przejściowe

System zasilania budynku jest podatny na wyładowania atmosferyczne, uruchamianie i zatrzymywanie dużych urządzeń lub wahania sieci energetycznej, co powoduje przejściowe przepięcia. Rolą urządzenia przeciwprzepięciowego (SPD) jest szybkie rozładowanie tego przepięcia do uziemienia, ograniczenie napięcia na porcie urządzenia, chroniąc w ten sposób sprzęt elektryczny zaplecza.

W zależności od lokalizacji instalacji i poziomu ochrony, SPD można podzielić na trzy główne kategorie:

Zabezpieczenie odgromowe typu 1: instalowane w szafce głównej linii dopływowej, służące do ochrony przed bezpośrednim wyładowaniem atmosferycznym lub silnym przepięciem wprowadzanym przez linie zewnętrzne.

SPD typu 2: instalowany w skrzynce rozdzielczej w celu tłumienia przepięć roboczych spowodowanych uruchamianiem i zatrzymywaniem urządzeń dużej mocy w budynku.

SPD typu 3: instalowany w gnieździe terminala lub z przodu urządzenia, zapewnia doskonałą ochronę pojedynczego sprzętu precyzyjnego.
