W jaki sposób zewnętrzne metalowe skrzynki rozdzielcze mogą zapewnić niezawodną pracę w wysokich temperaturach latem?

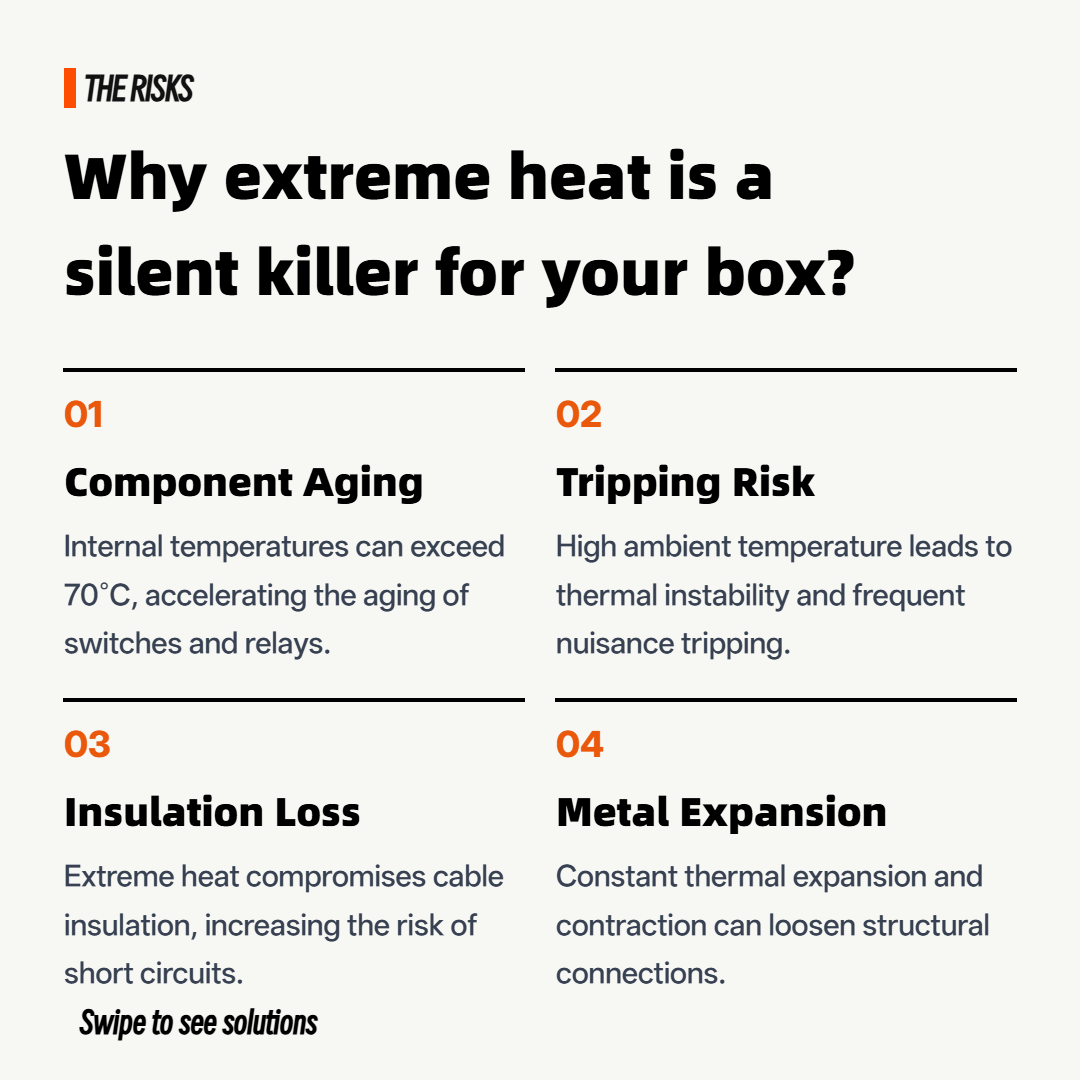

Główne zagrożenia związane z wysoką temperaturą metalowych skrzynek rozdzielczych

W miarę zbliżania się lata utrzymujące się wysokie temperatury i intensywne nasłonecznienie stwarzają ryzyko uszkodzenia zewnętrznych urządzeń elektrycznych.Metalowe skrzynki rozdzielczewystawione na działanie intensywnego światła słonecznego przez długi czas, mogą mieć temperaturę wewnętrzną znacznie przekraczającą temperaturę otoczenia, co z kolei może powodować nieprawidłowe działanie wyłączników automatycznych, przyspieszać starzenie się elementów elektronicznych, zmniejszać wydajność izolacji, a nawet prowadzić do pożaru.

Jak zatem skutecznie radzić sobie z wysokimi temperaturami i intensywnym nasłonecznieniem, aby zapewnić bezpieczną i niezawodną pracę skrzynek rozdzielczych w upale? W artykule przedstawiono profesjonalne interpretacje z punktu widzenia analizy źródła ciepła, rozwiązań w zakresie odprowadzania ciepła, projektowania konstrukcji i doboru materiałów.

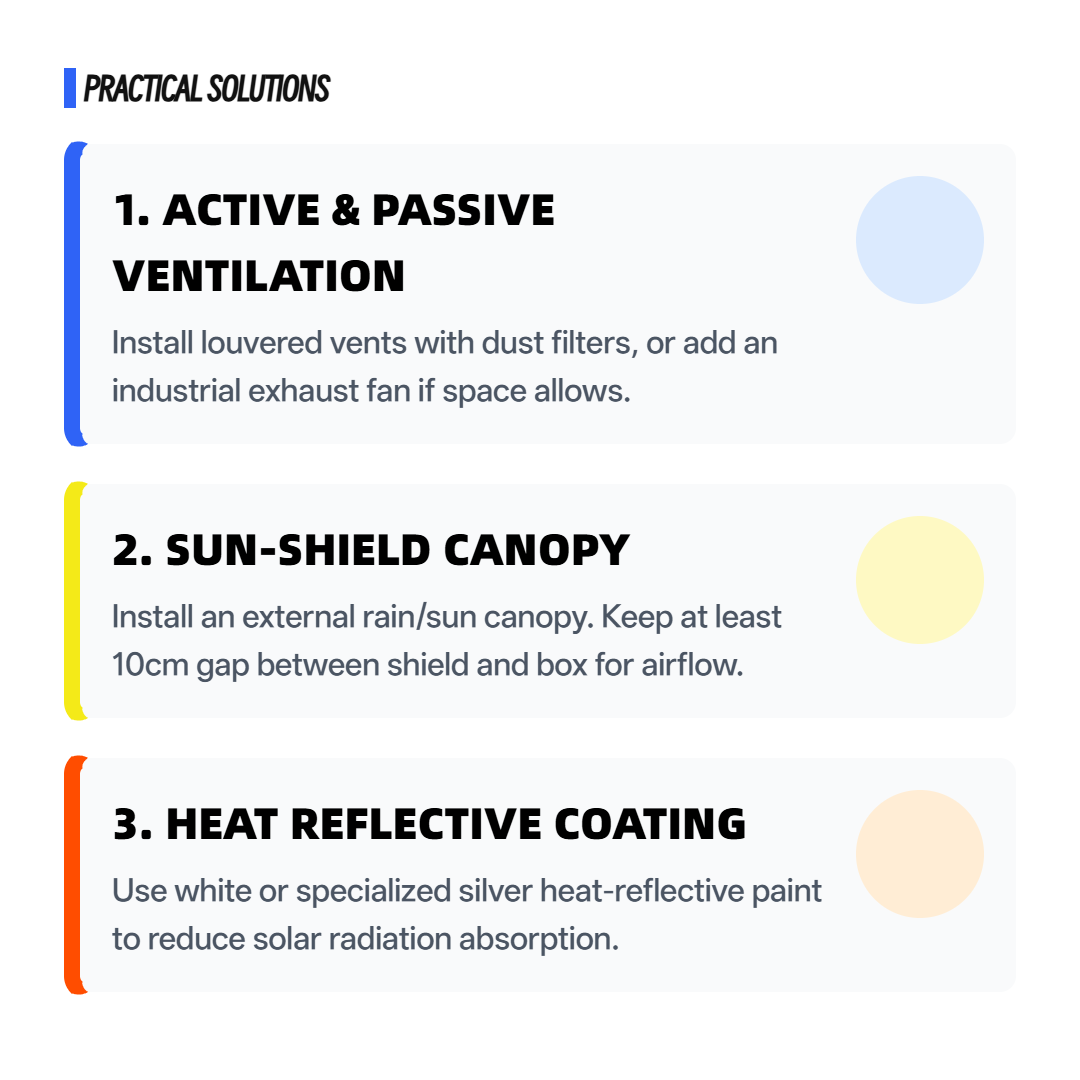

Rozwiązanie do odprowadzania ciepła ze skrzynki rozdzielczej: połączenie pasywnego i aktywnego

1. Naturalne odprowadzanie ciepła przez konwekcję (pasywne)

• Konstrukcja otworów wentylacyjnych: Wloty powietrza umieszczone są na dole skrzynki, a wyloty powietrza na górze lub po obu stronach. Gorące powietrze unosi się, tworząc „efekt komina”. Zaleca się, aby stosunek powierzchni wlotu i wylotu powietrza był nie mniejszy niż 1:1,2 i były one rozmieszczone schodkowo, aby zapobiec przedostawaniu się wody deszczowej.
• Żaluzje: Wszystkie otwory wentylacyjne są wyposażone w rolety przeciwdeszczowe, które równoważą odprowadzanie ciepła i ochronę.
• Dwuwarstwowa izolacja górna: przyjmuje dwuwarstwową strukturę zewnętrznej górnej pokrywy i wewnętrznej płyty izolacyjnej, ze szczeliną 10-15 mm pośrodku, która może skutecznie zapobiegać bezpośredniemu działaniu światła słonecznego i przewodzeniu ciepła.

2. Wymuszone odprowadzanie ciepła (aktywne)

Gdy ciepło generowane przez sprzęt wewnątrz szafy jest wysokie (takie jak przetwornice częstotliwości, moduły ładowania, zasilacze impulsowe o dużej mocy) lub w obszarach, w których latem występują wyjątkowo wysokie temperatury, należy zastosować aktywne chłodzenie.

• Wentylator osiowy: Zainstaluj wentylator z siatką ochronną na górze lub z boku skrzynki i połącz go z przełącznikiem kontroli temperatury (ustaw temperaturę początkową, np. 40 ℃), aby zapewnić wentylację w razie potrzeby. Zalecana objętość powietrza wynosi ≥100CFM, a stopień ochrony to IP54 lub wyższy.
• Wymiennik ciepła: W przypadku skrzynek zewnętrznych o wysokich wymaganiach dotyczących szczelności (takich jak stacje bazowe komunikacyjne) można zastosować wymienniki ciepła płytowe lub rdzeniowe w celu przeniesienia ciepła wewnętrznego na zewnątrz bez wprowadzania kurzu i wilgoci.
• Klimatyzacja przemysłowa: Gdy temperatura wewnętrzna musi być stabilnie kontrolowana poniżej 35 ℃ i wymagane jest zabezpieczenie przed kondensacją, można skonfigurować klimatyzator w małej obudowie (o wydajności chłodniczej 300–2000 W).

3. Optymalizacja projektowania konstrukcji i doboru materiałów

Kolor i powłoka pudełka

1. Wybór koloru: Jasne kolory (np. jasnoszary RAL 7035, biały sygnałowy RAL 9003) pochłaniają około 30-40% mniej promieniowania słonecznego niż kolory ciemne. Zaleca się, aby w przypadku długotrwałego wystawienia na działanie słońca na zewnątrz, pierwszeństwo miały jasne kolory.
2. Powłoka termoizolacyjna: Można wybrać powłokę rozpraszającą ciepło z dodatkiem pustych w środku mikrosfer ceramicznych lub warstwę izolacyjną z pianki poliuretanowej (o grubości 10-20 mm), która znacznie zmniejsza przewodzenie ciepła z powierzchni skrzynki do wnętrza.

Osłony przeciwsłoneczne i metody montażu

1. Zainstaluj osłonę przeciwsłoneczną: Zamontuj niezależną płytkę aluminiową lub plastikową osłonę przeciwsłoneczną około 50-100 mm nad skrzynką, aby zapobiec bezpośredniemu świeceniu światła słonecznego na górę skrzynki. Utrzymuj cyrkulację powietrza pomiędzy osłoną przeciwsłoneczną a górną częścią pudełka.
2. Orientacja instalacji: Jeśli warunki na to pozwalają, umieść skrzynkę rozdzielczą skierowaną na północ lub północny wschód, aby zminimalizować bezpośrednie działanie promieni słonecznych po południu.
3. Instalacja na podwyższeniu: Co najmniej 0,5 metra nad ziemią, aby zapobiec wpływowi ciepła promieniowania powierzchniowego i gromadzeniu się wody.

Układ wewnętrzny i zarządzanie ciepłem

1. Izolacja źródła ciepła: Umieść elementy generujące duże ciepło (takie jak transformatory i moduły ładujące) w pobliżu otworów wentylacyjnych lub w oddzielnych pomieszczeniach.
2. Pozostaw korytko kablowe puste: Przestrzeń wewnętrzna powinna być wolna, aby zapobiec gromadzeniu się kabli utrudniającym przepływ powietrza.
3. Montaż płyt rozpraszających ciepło: Nałóż smar termiczny na tylną część podzespołów o dużej mocy i zamocuj je na aluminiowej płycie podstawy odprowadzającej ciepło, aby przewodzić ciepło do metalowej obudowy skrzynki.

 Rzeczywiste przypadki pomiarowe i sugestie dotyczące wyboru

Firma Ouyue Electric dostarczyła kiedyś zewnętrzne skrzynki rozdzielcze dla stacji ładowania autobusów w mieście na południowym wybrzeżu. Dane pomiarowe przeprowadzone latem wykazały, że:

• Temperatura otoczenia: 38 ℃ (14:00)
• Kolor pudełka: jasnoszary RAL 7035
• Konstrukcja: Dwuwarstwowa pokrywa górna + dwustronna wentylacja rastrowa + powierzchnia wentylacyjna 80mm²
• Wyposażenie wewnętrzne: 1 wyłącznik kompaktowy 63A, 2 zabezpieczenia przeciwprzepięciowe, 1 licznik energii elektrycznej
• Rzeczywiste wyniki pomiarów pokazują, że najwyższa temperatura wewnątrz pudełka wynosi 52 ℃, czyli o 11 ℃ mniej niż w jednowarstwowym ciemnoszarym pudełku. Cały sprzęt działa normalnie, bez zjawiska wyzwalania termicznego.

Sugestia wyboru

W przypadku ogólnych skrzynek rozdzielczych na zewnątrz: Preferowane jest stosowanie natrysku w jasnych kolorach i naturalnej konwekcji po obu stronach, co nie wymaga dodatkowych kosztów.

W regionach południowych, gdzie latem panuje wysoka temperatura i wilgotność: Zaleca się dodanie wentylatorów osiowych z regulacją temperatury lub wybór sufitów dwuwarstwowych.

W przypadku scenariuszy wytwarzania ciepła o dużej gęstości, takich jak dopasowywanie stosów ładujących i szafy z konwersją częstotliwości: Skonfiguruj wymienniki ciepła lub klimatyzatory szafowe i jednocześnie oblicz wymagania dotyczące wytwarzania i rozpraszania ciepła.

Kluczowe punkty codziennej konserwacji

1. Co miesiąc sprawdzaj, czy otwory wentylacyjne nie są zatkane kurzem lub pajęczynami i czyść siatki przeciw owadom.
2. Co kwartał sprawdzaj, czy przełącznik kontroli temperatury i wentylator działają normalnie.
3. Sprawdź stan starzenia się paska uszczelniającego i wymień utwardzony pasek gumowy na czas.
