Jak zaprojektować skrzynkę rozdzielczą dla stosu ładowania pojazdów elektrycznych na świeżym powietrzu？

Wraz z przyspieszonym wdrażaniem urządzeń do ładowania pojazdów elektrycznych na całym świecie, zapotrzebowanie na zewnętrzne skrzynki dystrybucyjne do obsługi słupów ładujących stale rośnie. W przeciwieństwie do wewnętrznych skrzynek rozdzielczych, zewnętrzne skrzynki rozdzielcze do pali ładujących muszą spełniać wiele wymagań, takich jak ochrona przed deszczem, pyłoszczelność, odprowadzanie ciepła, obserwacja i ochrona.

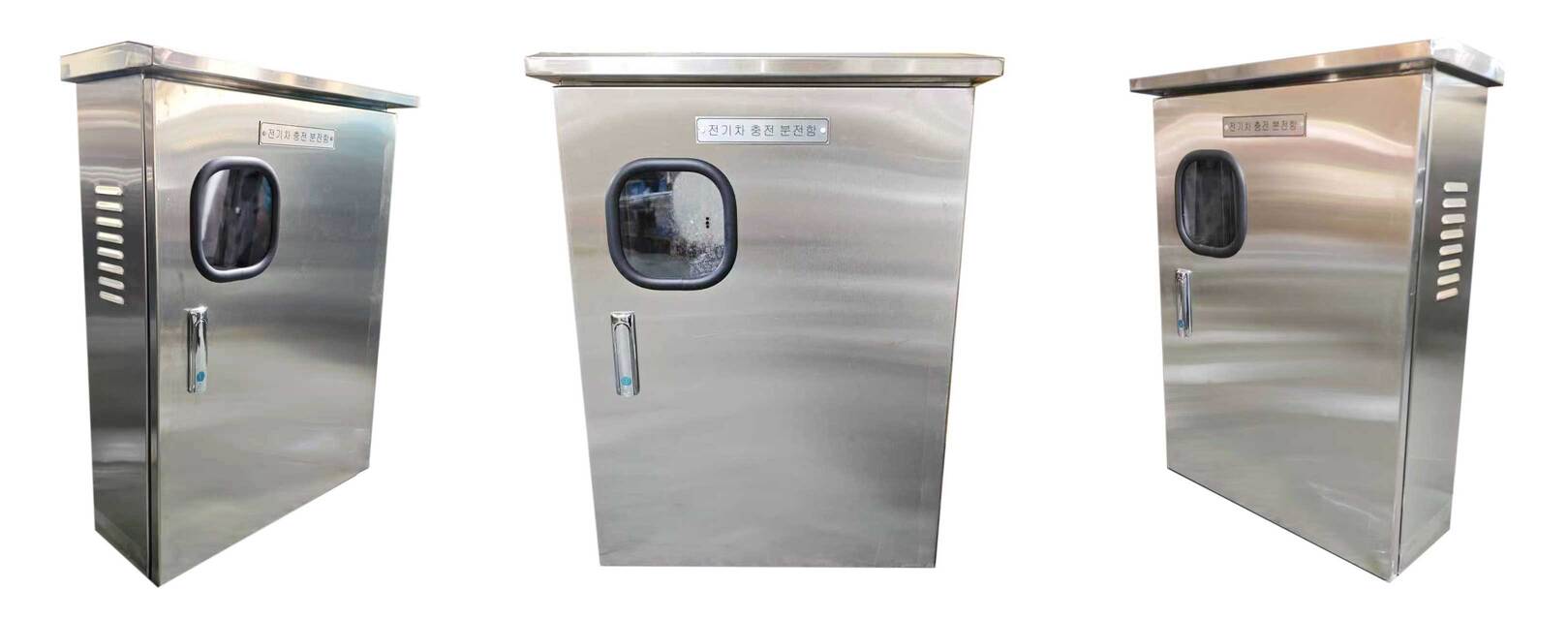

Zgodnie z rzeczywistymi scenariuszami zastosowań koreańskich klientów, chińska firma Ouyue Electric Co., Ltd. opracowała dostosowaną do indywidualnych potrzeb serię odpornych na deszcz skrzynek rozdzielczych do ładowania pojazdów elektrycznych na zewnątrz, która obejmuje 16 różnych rozmiarów i może być dostosowana do stosów ładowania o różnej mocy i konfiguracjach. Poniżej znajduje się wprowadzenie do jednego z typowych rozmiarów.

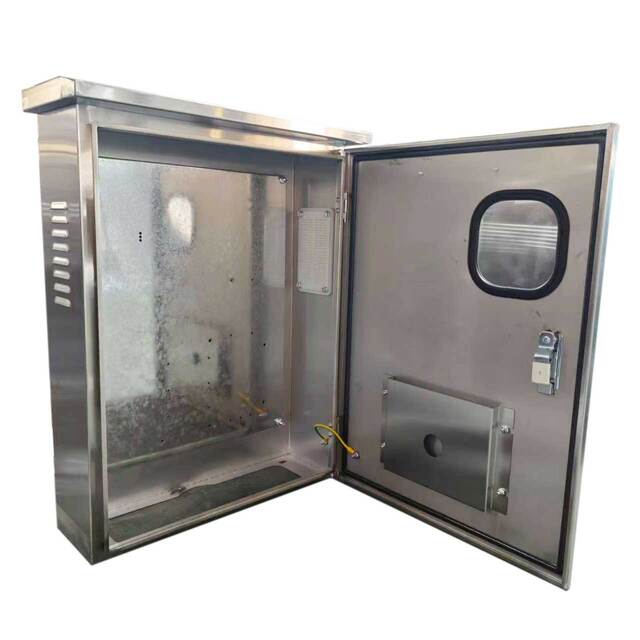

Główne cechy konstrukcyjne

Położenie komponentów	Opis projektu	Funkcja funkcji
Góra pudełka	Konstrukcja okapowa odporna na deszcz, przednie przedłużenie okapu z okapnikiem	Zapobiegaj przedostawaniu się wody deszczowej do spoiny drzwi i chroń wewnętrzne elementy elektryczne
Przód pudełka	Wyposażony w blokadę samolotową (Seria wodoodporna AB), korpus zamka zlicowany z szyldem drzwi	Zabezpieczenie przed kradzieżą i podważeniem, z taśmą uszczelniającą poprawiającą poziom wodoodporności
Przód pudełka	Dostosowana tabliczka znamionowa z zawartością „Skrzynki ładowania i dystrybucji pojazdów elektrycznych”	Identyfikacja produktu jest przejrzysta, łatwa do zidentyfikowania i utrzymania na miejscu
Przód pudełka	Okno obserwacyjne ze szkła kwadratowego, podwójnie hartowane	Obserwuj stan wewnętrznych wskaźników, wyświetlaczy lub podzespołów elektronicznych bez otwierania drzwi
Obie strony pudełka	Nawiewnik typu żaluzjowego	Utwórz konwekcyjny kanał odprowadzający ciepło, obniż temperaturę w skrzynce
Dół pudełka	Zarezerwuj otwarte otwory na interfejs stosu ładującego	Wygodnie jest wprowadzić i poprowadzić linię energetyczną i sygnałową stosu ładującego, a także jest ona szczelna i wodoodporna

Układ wewnętrzny: zarezerwowane miejsce instalacji

Zgodnie z potrzebami klienta skrzynka rozdzielcza została wcześniej zaplanowana i zarezerwowana dla miejsca montażu różnych elementów elektrycznych wymaganych przez stos ładowania pojazdów elektrycznych. Użytkownicy mogą zainstalować następujące komponenty zgodnie z rzeczywistą konfiguracją:

Główny wyłącznik wlotowy (obudowa z tworzywa sztucznegowyłącznik automatyczny) pozycja montażowa, ze standardową szyną prowadzącą DIN
Specjalny stały wspornik modułu ładującego
Pozycja montażu stycznika prądu przemiennego i inteligentnego licznika (mocowanie na szynie nośnej lub płycie dolnej)
Bit instalacyjny zabezpieczenia przeciwprzepięciowego (SPD, ochrona odgromowa typu 2).
Uziemiona szyna miedziana i listwa zerowa
Bity rezerwowe dla zasilania pomocniczego i modułu komunikacyjnego PLC

Uwaga: Wnętrze skrzynki ma modułową konstrukcję przegród, a każdy obszar jest oddzielony rowkiem na okablowanie, dzięki czemu ścieżka linii jest czysta, co jest wygodne do okablowania na miejscu i późniejszej konserwacji. Wszystkie zarezerwowane pozycje są zaplanowane zgodnie ze standardowymi wymaganiami dotyczącymi odstępów elektrycznych i odprowadzania ciepła, aby zapewnić bezpieczną pracę po zainstalowaniu komponentów.

Scenariusz zastosowania zewnętrznej, odpornej na deszcz skrzynki do ładowania i dystrybucji pojazdów elektrycznych

Ta seria skrzynek rozdzielczych jest szeroko stosowana w:

Garaż podziemny i stacja ładowania naziemnego na osiedlu mieszkaniowym
Publiczne stacje ładowania, stosy ładowania w obszarach usług dużych prędkości
Galerie handlowe, biurowce, parkingi z możliwością ładowania
Specjalny stos ładowania dla dworca autobusowego i parku logistycznego

Korzyści z usług dostosowanych do indywidualnych potrzeb producenta Ou Yue

Elastyczne dopasowanie w szesnastu rozmiarach: ten sam styl wyglądu, różna objętość, dostosowują się do zróżnicowanej sceny, od powolnego napełniania w gospodarstwie domowym po stos szybkiego napełniania w miejscach publicznych.
Personalizacja całego procesu: od rozmiaru pudełka, wewnętrznego zarezerwowanego układu po kolor, zawartość tabliczki znamionowej można dostosować na żądanie.
Szybka kontrola: czas dostawy próbki wynosi 5-7 dni roboczych, wspierając klientów zagranicznych w zdalnym potwierdzaniu rysunków.
Dostawa partii: Zdolność dostawy jest wystarczająca, aby zaspokoić wszystkie potrzeby związane z zamówieniami na dużą skalę.

lectric Co., Ltd. koncentruje się naprodukcja metalowych skrzynek elektrycznych od kilkunastu lat,i zgromadził bogate doświadczenie w dostosowywaniu w dziedzinie skrzynek do ładowania i dystrybucji pojazdów elektrycznych. Firma wyposażona jest w wycinanie laserowe, gięcie CNC, automatyczne linie natryskowe i montażowe, które wspierają cały proces produkcji od rysunków po gotowy produkt.

Dzięki profesjonalnym rozwiązaniom technicznym i niezawodnej jakości dostaw, Ouyue Electric zapewnia długoterminową i stabilną ochronę Twoich urządzeń ładujących.Zapraszamy do konsultacji i zakupu.
