Jak rozwiązać problem trudnego zajęcia terenu pod miejskie hałdy ładujące? Montowana na ścianie skrzynka rozdzielcza ze stali nierdzewnej jest instalowana nad ziemią, aby zwolnić miejsce na ziemi

I. Problemy przestrzenne wynikające z gęstego rozmieszczenia słupów ładujących stojących na podłodze

W 2026 r. globalna infrastruktura ładowania pojazdów elektrycznych będzie nadal szybko się rozwijać. Według danych MAE liczba publicznych punktów ładowania na całym świecie przekroczyła 5 milionów, przy czym Chiny, Europa i Ameryka Północna odpowiadają za ponad 80% wzrostu. Jednak w głównych obszarach miejskich instalacja stacji ładowania staje przed coraz większym wyzwaniem — po prostu nie ma już miejsca na skrzynki rozdzielcze.

W typowych europejskich dzielnicach starych miast szerokość chodników często wynosi mniej niż 3 metry. Montowana na podłodze elektryczna skrzynka rozdzielcza zajmuje około 0,3 do 0,5 metra kwadratowego powierzchni naziemnej, nie tylko zmniejszając szerokość pieszych, ale także stwarzając ryzyko potknięcia. W garażach podziemnych na terenie wspólnot mieszkaniowych, gdzie cenny jest każdy centymetr przestrzeni, montowane na podłodze puszki dystrybucyjne wymagają dodatkowego miejsca na podstawy instalacyjne i słupki antykolizyjne, dodatkowo zagęszczając dostępną powierzchnię.

Operatorzy stacji ładowania stają przed trzema praktycznymi wyzwaniami podczas intensywnego wdrażania: dużą powierzchnią skrzynek rozdzielczych, trudnymi procesami zatwierdzania oraz podatnością na kolizje pojazdów. Koncepcja naściennych skrzynek rozdzielczych ze stali nierdzewnej obejmuje instalację ich na ścianach lub słupach w podwyższonych miejscach, co eliminuje potrzebę posiadania miejsca na ziemi, co czyni je coraz bardziej preferowanym rozwiązaniem w scenariuszach ładowania miejskiego.

II. Konstrukcja belkowa montowana na ścianie: Wstępnie zmontowana w fabryce i można ją zawiesić natychmiast po wywierceniu otworów na miejscu

Nowa naścienna wodoodporna skrzynka rozdzielcza ze stali nierdzewnej firmy Ouyue Electric posiada belkę montażową zainstalowaną z tyłu, która jest kluczowym elementem konstrukcyjnym umożliwiającym montaż na podwyższeniu. Belka wykonana z profilu ze stali nierdzewnej, mocowana jest do tylnego panelu obudowy za pomocą śrub i zaprojektowana tak, aby wytrzymać cały ciężar skrzynki przy pełnym obciążeniu.

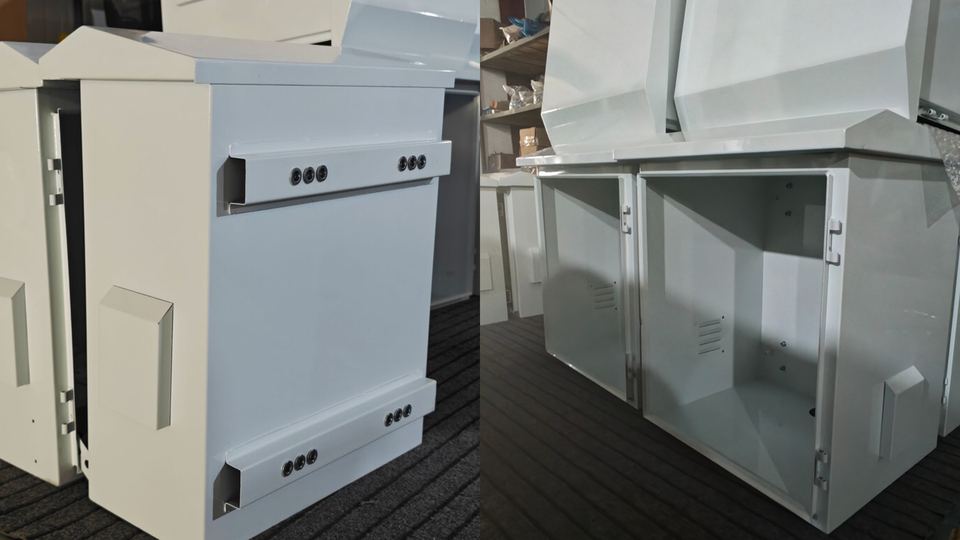

Jak pokazano na drugim zdjęciu, na obu końcach belki są wstępnie nawiercone otwory montażowe. Podczas instalacji na miejscu wystarczy włożyć kołki rozporowe w ścianę lub kolumnę pionową, zawiesić obudowę i dokręcić nakrętki, aby ją zabezpieczyć — nie jest wymagane spawanie ani skomplikowane wsporniki montażowe. W porównaniu do tradycyjnych skrzynek rozdzielczych montowanych na podłodze, które wymagają fundamentów betonowych i osadzonych śrub kotwowych, ta konstrukcja montowana na ścianie skraca czas budowy na miejscu z kilku godzin do mniej niż pół godziny.

III. Materiał ze stali nierdzewnej + wodoodporność IP65: wytrzymuje testy zewnętrzne

Instalacja na podwyższeniu rozwiązuje problemy związane z przestrzenią i wodoodpornością, jednak naścienne skrzynki rozdzielcze nadal muszą wytrzymywać długotrwałe narażenie na warunki zewnętrzne. Ten produkt firmy Ouyue Electric spełnia standardy materiałów i zabezpieczeń klasy outdoorowej:

Obudowa wykonana jest ze stali nierdzewnej 304, uformowany poprzez zintegrowane cięcie laserowe i gięcie CNC. Naturalna warstwa pasywna stali nierdzewnej jest odporna na uszkodzenia spowodowane promieniami ultrafioletowymi i wodą deszczową, a materiał bazowy nie rdzewieje nawet w przypadku przypadkowego zarysowania powłoki. Ta funkcja jest szczególnie ważna w przypadku miejskich, przydrożnych stacji ładowania, gdzie skrzynki rozdzielcze są bardziej narażone na uderzenia kamieniami lub zadrapania przez pieszych.

Stopień ochrony osiąga IP65.Krawędzie paneli drzwi są wyposażone w paski uszczelniające z pianki EPDM o zamkniętych komórkach, które są równomiernie dociskane do ościeżnicy, gdy drzwi są zamknięte, zapewniając ciągłą, bezproblemową uszczelkę na całym obwodzie i wytrzymując bezpośrednie, silne opady deszczu. Wodoodporna, skośna górna część dachu wykonana jest z jednego kawałka stali nierdzewnej wygiętego w odpowiedni kształt, bez żadnych spawów, co zapobiega przedostawaniu się wody deszczowej z góry.

Konstrukcja naścienna zapewnia podwójną ochronę przed wodą.Zawieszenie urządzenia nad ziemią zapobiega zanurzeniu sprzętu nawet wtedy, gdy na drodze stoi woda. Na obszarach o intensywnych opadach deszczu i przestarzałych miejskich systemach odwadniających konstrukcja ta jest bardziej niezawodna niż podwyższone podstawy podłogowe.

IV. Trzy scenariusze zastosowań nowego ładowania energii w miastach

Naścienna wodoodporna skrzynka rozdzielcza ze stali nierdzewnej, odpowiednia do różnych środowisk instalacji miejskich stacji ładowania:

Naścienny:Montowany bezpośrednio na istniejących ścianach w garażach podziemnych i na zewnątrz budynków, nie zajmując miejsca parkingowego.

Wspornik montowany na kolumnie:Obudowa stacji ładującej jest mocowana do przydrożnego słupa energetycznego lub słupa latarni ulicznej za pomocą zacisku, korzystając z tej samej konstrukcji montażowej co stacja ładująca.

Montowane z boku w pomieszczeniu sprzętowym:instalowany z boku rozdzielni lub szafy, pełniący funkcję wtórnego panelu dystrybucyjnego dla obwodów stacji ładowania, oszczędzający przestrzeń wewnętrzną w pomieszczeniu sprzętowym.

V. Globalny rozwój słupów ładujących napędza popyt na naścienne skrzynki rozdzielcze

Według prognoz MAE do 2030 r. globalna publiczna infrastruktura ładowania będzie musiała osiągnąć 15 milionów, aby osiągnąć cele w zakresie rozwoju pojazdów elektrycznych. Oznacza to, że w ciągu najbliższych czterech lat trzeba uruchomić około 10 milionów dodatkowych ładowarek publicznych, z czego znaczna część będzie zlokalizowana na obszarach miejskich o dużym zagęszczeniu.

Coraz chętniej wybieranym rozwiązaniem są naścienne skrzynki rozdzielcze do miejskich stacji ładowania. Niezależnie od tego, czy znajdują się w wąskich, zabytkowych uliczkach Europy, w wielopoziomowych garażach w Ameryce Północnej, czy w gęsto zaludnionych kompleksach apartamentowych w Azji Południowo-Wschodniej, lokalizacje te stoją przed wspólnym wyzwaniem: ograniczona powierzchnia na parterze, ale dostępna duża przestrzeń na ścianach i filarach. Naścienne skrzynki rozdzielcze ze stali nierdzewnej doskonale spełniają to globalne zapotrzebowanie, oszczędzając powierzchnię podłogi dzięki podwyższonej instalacji, zapewniając stopień ochrony IP65 przed warunkami zewnętrznymi i zapewniając długą żywotność dzięki trwałym materiałom ze stali nierdzewnej.

VI. Ouyue Electric obsługuje szybką dostawę

Ten produkt firmy Ouyue Electric został zaprojektowany z zamontowaną na tylnej ścianie belką poprzeczną i wodoodporną uszczelką IP65 jako jego podstawowe cechy i jest specjalnie dostosowany do miejskich scenariuszy ładowania na zewnątrz. Produkt przeszedł certyfikat CE i testy poziomu ochrony IP65. Obsługuje dostosowywanie kolorów karty kolorów RAL, takich jak jasny pomarańczowy i szarawo-biały, spełniając wymagania regulacyjne różnych rynków.

Wyprodukowanie gotowego produktu zajmuje tylko 7 dni po potwierdzeniu rysunków produktu.Niezależnie od tego, czy jesteś operatorem miejskich słupów ładujących, wykonawcą robót komunalnych, czy zagranicznym dystrybutorem sprzętu do dystrybucji energii, zapraszamy do przesłania wymagań technicznych lub zdjęć scen instalacji. Jak najszybciej przekażemy sugestie rozwiązań i przykładowy harmonogram.
