Zewnętrzna przeciwdeszczowa skrzynka rozdzielcza: sześć kroków decyduje o uszczelnieniu

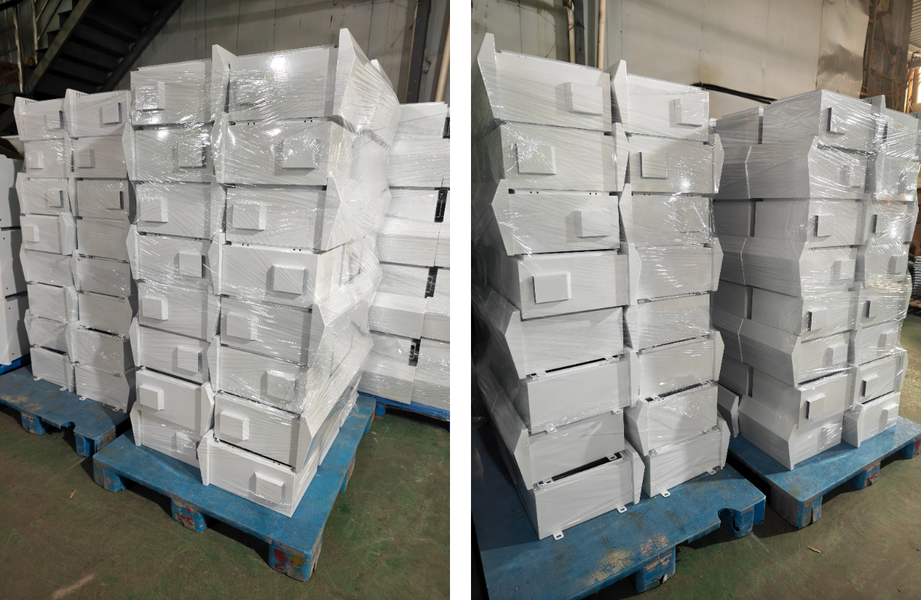

Ouyue Electric publikuje zdjęcia fabryczne zewnętrznych, przeciwdeszczowych skrzynek rozdzielczych wraz z sześcioma etapami produkcji widocznymi na wykończonej powierzchni. Seria obejmuje płaskość ościeżnic, jakość spoin wewnętrznych, wykończenie powierzchni, montaż uszczelek, dobór okuć i kontrolę końcową przed wysyłką.

Obudowa jest zespołem blaszanym, więc odchylenie na każdym etapie produkcji pozostaje na gotowym produkcie. Niepłaska ościeżnica pozostawia po zamknięciu drzwi nierówną szczelinę, a woda deszczowa spływa najszerszą stroną. W porze deszczowej porowata spoina powraca pod powłokę w postaci rdzy, rozprzestrzeniając się na zewnątrz od wewnętrznego narożnika.

Uszczelka z nierównym złączem nie jest w stanie utrzymać deklarowanego poziomu ochrony w rzeczywistych warunkach montażu. Kupujący sprawdzający próbkę zewnętrznej przeciwdeszczowej skrzynki rozdzielczej mogą zacząć od trzech punktów: równości szczelin wokół zamkniętych drzwi, ciągłości wewnętrznych spoin i uszczelki działającej w postaci jednej nieprzerwanej pętli.

Sześć widocznych szczegółów i kroki stojące za każdym z nich

Wykrawanie i zginanie: skąd biorą się nawet szczeliny w drzwiach

Wygaszanie określa wymiary blachy, a gięcie ustala płaskość ościeżnicy i korpusu obudowy. Kiedy ościeżnica traci płaskość, szczelina zmienia się w czterech rogach i woda deszczowa wpływa najszerszą stroną. Kontrola zamknięcia jest prosta: zamknąć drzwi i sprawdzić szczelinę ze wszystkich czterech stron za pomocą szczelinomierza lub naocznie. Im mniejsza różnica między bokami, tym stabilniejsze jest oprzyrządowanie i proces gięcia.

Spawanie i szlifowanie: wytrzymałość i przyczepność powłoki

Wewnętrzne spoiny w zewnętrznej, deszczoodpornej skrzynce rozdzielczej muszą przebiegać w sposób ciągły. Tam, gdzie spoina ma porowatość, brak penetracji lub jest podcięta, rdza powraca pod powłokę w porze deszczowej i rozprzestrzenia się na zewnątrz od wewnętrznego narożnika. Obudowy żelazne wymagają szlifowania i obróbki wstępnej przed powlekaniem, dzięki czemu żużel, olej i tlenek są usuwane, a powłoka wiąże się. Obudowy ze stali nierdzewnej wymagają również usunięcia przebarwień spawalniczych, w przeciwnym razie odsłonięta powierzchnia wykazuje odbarwienie.

Obróbka wstępna i wykończenie powierzchni: jak długo utrzymują się kolory

Trwałość powłoki zależy od jakości obróbki wstępnej, a nie od samego proszku. Jeżeli odtłuszczanie, odkamienianie i fosforanowanie lub konwersja cyrkonu nie są zakończone, powłoka tworzy pęcherze i łuszczy się w ciągu sześciu miesięcy do dwóch lat. Kupujący powinni zapytać o rodzaj powłoki i grubość powłoki oraz potwierdzić kolor z referencją RAL lub Pantone, aby uniknąć widocznych różnic przy ponownym zamówieniu. Obudowy ze stali nierdzewnej dostarczane są w wykończeniu naturalnym lub malowane proszkowo zgodnie z wymaganiami projektu.

Zespół uszczelki: skąd pochodzi poziom ochrony

Poziom ochrony wynika z konstrukcji jako całości, a uszczelka jest częścią, którą najłatwiej zgubić podczas montażu. Tylko uszczelka tworząca jedną ciągłą pętlę, uformowaną w czterech rogach, zamyka obwód po dokręceniu zamka. Ouyue Electric dostarcza zewnętrzne, przeciwdeszczowe skrzynki rozdzielcze o stopniach ochrony IP54, IP55, IP56 i IP65. Wersje wentylowane z bocznymi otworami wentylacyjnymi i siatką przeciw owadom, posiadają stopień ochrony IP54 lub IP55.

Zawiasy, zamki i odsłonięte elementy złączne: słaby punkt wybrzeża

Odporność na korozję zwykle zawodzi najpierw w przypadku odsłoniętego sprzętu. W przypadku projektów przybrzeżnych, w przypadku mgły solnej i projektów chemicznych, zawiasy, zamki, śruby i kołki uziemiające ze stali nierdzewnej 304 lub 316 zapewniają spójność okuć z korpusem obudowy i zapobiegają korozji galwanicznej pomiędzy różnymi metalami. Jeżeli drzwi muszą być łatwe w obsłudze, umowa techniczna powinna określać typ zawiasów i częstotliwość konserwacji.

Końcowe kontrole przed wysyłką

Przed wysyłką sprawdzane jest położenie wycięć, nadruk, działanie zamka i stan uszczelek z rysunkiem. Wycięcie w złym miejscu uniemożliwia kupującemu montaż komponentów na miejscu, a nieprawidłowy nadruk powoduje, że etykieta jest niezgodna z rysunkiem. Ouyue Electric potwierdza wycięcie i wydruk zgodnie z dostarczonym rysunkiem; długość, szerokość, wysokość i grubość blachy można regulować.

Materiały i dostawa

Ouyue Electric prowadzi fabrykę o powierzchni 2000 metrów kwadratowych w Liushi Town, Wenzhou, Zhejiang, z dwiema liniami montażowymi, ponad 10-letnim doświadczeniem w produkcji obudów metalowych i certyfikatem CE. Obudowy są dostępne w wykonaniu z żelaza, stali nierdzewnej 304 i stali nierdzewnej 316. Projekty przybrzeżne i mgły solne są lepiej obsługiwane przez 316, podczas gdy tereny śródlądowe i ogólne są obsługiwane przez 304. Minimalne zamówienie to 10 sztuk, z możliwością dostosowania na podstawie rysunków i dostawą partiami.

Często zadawane pytania

Jaka szczelina w drzwiach jest dopuszczalna w zewnętrznej przeciwdeszczowej skrzynce rozdzielczej?

Równość ma większe znaczenie niż pojedyncza figura. Tolerancja jest ustalana na rysunku lub w umowie technicznej. Zbyt szeroka szczelina przepuszcza wodę deszczową po najszerszej stronie, a zbyt wąska szczelina utrudnia zamykanie drzwi i powoduje nadmierny docisk uszczelki.

Jak szybko blaknie powierzchnia malowana proszkowo?

Blaknięcie zależy od jakości obróbki wstępnej, rodzaju proszku, grubości powłoki i intensywności promieniowania UV. Obudowa z cienką folią lub złą obróbką wstępną traci połysk w ciągu sześciu miesięcy do dwóch lat w obszarach o wysokim promieniowaniu UV. Żądanie rodzaju powłoki, grubości warstwy i odniesienia do koloru przyspiesza ocenę.

Co należy zrobić, gdy spoina zaczyna rdzewieć?

Najpierw ustal, czy wada spawalnicza spowodowała rdzę. Rdza wynikająca z porowatości lub braku penetracji rozprzestrzenia się na zewnątrz od wewnątrz, a farba zaprawkowa nie jest w stanie zatrzymać rozprzestrzeniania się. Prawidłowa naprawa polega na zeszlifowaniu do zdrowego metalu nieszlachetnego, a następnie powtórzeniu obróbki wstępnej i miejscowym nałożeniu ponownej powłoki.

Czy obudowa ze stali nierdzewnej nadal wymaga powłoki?

Wybór zależy od środowiska projektu. Do ogólnych zastosowań zewnętrznych można zastosować wykończenie ze stali nierdzewnej, natomiast projekty chemiczne, silnie kwasowe lub dopasowane kolorystycznie można malować proszkowo. Tak czy inaczej, wymagania dotyczące wykończenia i odniesienia do koloru znajdują się na rysunku.

Jaka jest minimalna ilość zamówienia?

10 sztuk. Długość, szerokość, wysokość, grubość blachy, materiał, pozycje wycięć, nadruk i ilość otworów wentylacyjnych są tworzone według rysunku.

Dystrybutorów skrzynek rozdzielczych, wykonawców instalacji fotowoltaicznych i magazynowania energii oraz integratorów telekomunikacyjnych stacji bazowych zapraszamy do kontaktu z firmą Ouyue Electric w celu uzyskania próbek i cen zewnętrznych, przeciwdeszczowych skrzynek rozdzielczych. Po dostarczeniu rysunku lub wymagań wymiarowych zespół techniczny potwierdza materiał, wycięcia, wykończenie powierzchni i poziom ochrony. Zapytania można przesyłać poprzezformularz zapytania.
