Skrzynka rozdzielcza ze stali nierdzewnej z osłoną przeciwdeszczową i wentylacją zabezpieczoną przed owadami

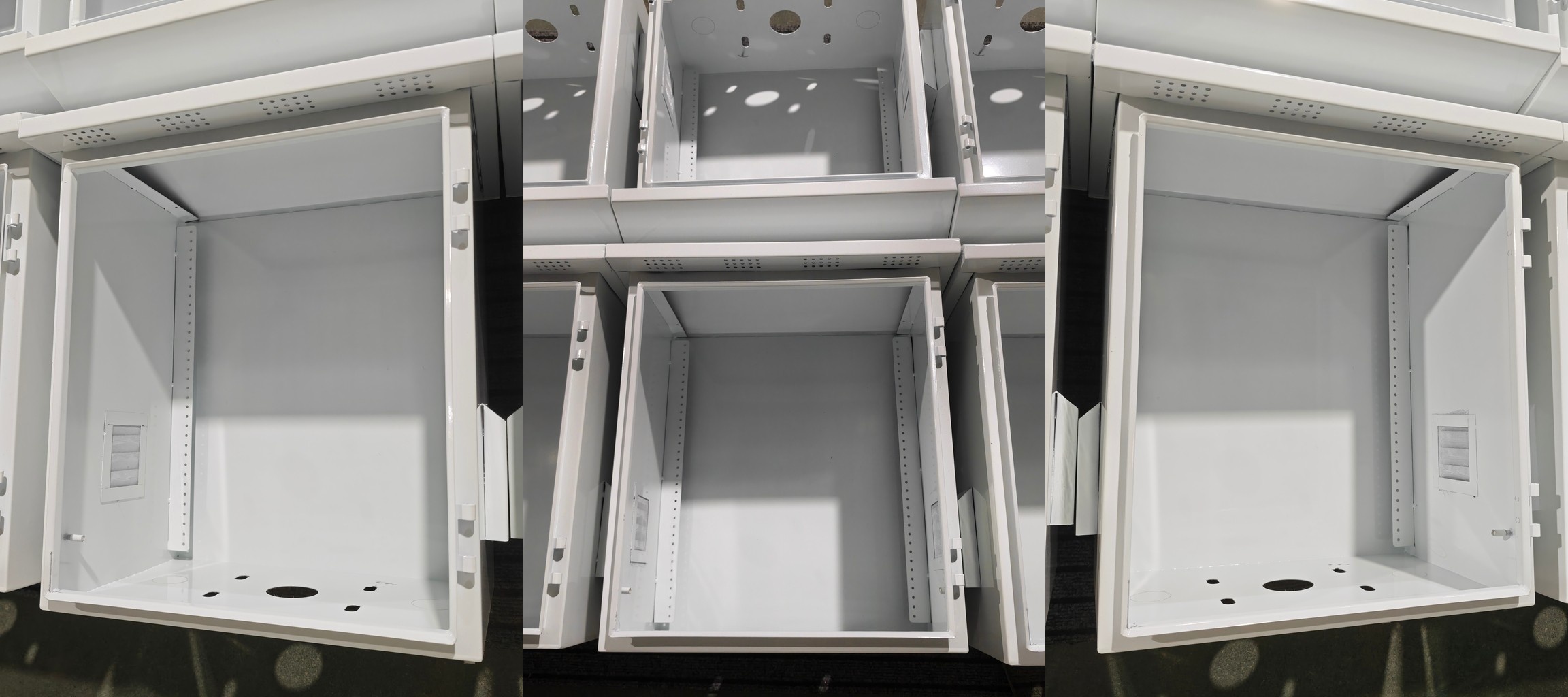

Firma Ouyue Electric wypuściła nową zewnętrzną skrzynkę rozdzielczą ze stali nierdzewnej dla rynków wilgotnych i charakteryzujących się dużymi opadami deszczu, na których występuje duży nacisk owadów. Obudowa posiada osłonę przeciwdeszczową na górnym panelu, otwory wentylacyjne po lewej i prawej stronie panelu, z moskitierą zamontowaną za każdym otworem, wspornik montażowy wewnątrz szafy na komponenty dostarczane przez kupującego oraz otwory wejściowe kabli na dolnym panelu.

Trzy problemy dotyczą zewnętrznych szaf elektrycznych w regionach tropikalnych i przybrzeżnych. Monsunowy deszcz pozostawia ślady po szwach drzwi, owady przedostają się przez otwory wentylacyjne i zakładają gniazda w środku, a elementy układu zasilania generują ciepło bez możliwości ucieczki.

Całkowicie uszczelniona obudowa chroni przed deszczem i zatrzymuje ciepło. Szafka z otwartymi otworami wentylacyjnymi uwalnia ciepło i wpuszcza owady i deszcz do środka. Nowa zewnętrzna, deszczoodporna skrzynka rozdzielcza ze stali nierdzewnej rozdziela trzy funkcje: osłona przeciwdeszczowa i dolne otwory wejściowe kabli odprowadzają wodę, moskitiera obsługuje owady, a lewy i prawy otwór wentylacyjny tworzą konwekcyjną ścieżkę ciepła.

Dlaczego wilgotne rynki potrzebują wentylowanych skrzynek rozdzielczych ze stali nierdzewnej

W Azji Południowo-Wschodniej i Azji Południowej wysoka wilgotność utrzymuje się przez cały rok, pora monsunowa trwa długo, a aktywność owadów obejmuje większość miesięcy kalendarza. Telekomunikacyjne stacje bazowe, elektrownie słoneczne i zewnętrzne skrzynki rozdzielcze znajdują się w miejscach nieosłoniętych, podczas gdy znajdujące się wewnątrz zasilacze impulsowe, moduły komunikacyjne i obciążenia inwerterowe nadal wytwarzają ciepło.

Skrzynka rozdzielcza ze stali nierdzewnej spełnia dwa zadania w wilgotnych regionach: odporność konstrukcyjną na korozję i zarządzanie temperaturą powietrza wewnątrz szafy. Wilgoć i mgła solna stawiają wysokie wymagania trwałości powłoki zwykłej stali walcowanej na zimno, ponieważ przerwa w pojedynczej powłoce umożliwia rozprzestrzenianie się korozji do wewnątrz od punktu pęknięcia.

Stale nierdzewne gatunków 304 i 316 zapewniają odporność na korozję raczej materiałowi niż powłoce, co zmniejsza zależność od integralności powłoki. W projektach związanych z energią słoneczną i magazynowaniem energii montowanych na zewnątrz coraz częściej stosuje się stal nierdzewną w korpusie szafy.

Wewnątrz projektu: co robi pięć komponentów

Daszek przeciwdeszczowy wystaje poza panel przedni i oba panele boczne, kierując pionowe opady deszczu z dala od szwu drzwi i otworów wentylacyjnych. Lewy i prawy otwór wentylacyjny tworzą ścieżkę konwekcyjną z niskim poziomem wlotu i wysokim poziomem wylotu.

Za każdym otworem wentylacyjnym znajduje się moskitiera, której rozmiar zapewnia blokowanie typowych owadów latających, jednocześnie umożliwiając przepływ powietrza. Wewnętrzny wspornik zabezpiecza dostarczone przez kupującego wyłączniki automatyczne, sterowniki lub moduły komunikacyjne. Dolne otwory wejściowe kabli umożliwiają wprowadzanie i wychodzenie kabli od dołu, co pozwala uniknąć tworzenia się kanałów zatrzymujących wodę w wyniku wejścia z boku.

W przypadku zapylonych instalacji Ouyue Electric zaleca dodanie wyjmowanego filtra przeciwpyłowego na zewnątrz każdego otworu wentylacyjnego i ustawienie harmonogramu czyszczenia. Struktura wentylacji stawia na pierwszym miejscu odprowadzanie ciepła i nie jest odpowiednia dla stanowisk z częstym spłukiwaniem pod wysokim ciśnieniem, a na stronie produktu wyraźnie podano odpowiednie i nieodpowiednie środowiska.

Wybór materiału: stal walcowana na zimno, 304 i 316

Materiał określa, jak długo wytrzyma szafka zewnętrzna. W poniższej tabeli porównano trzy typowe specyfikacje dotyczące odporności na korozję, odpowiedniego środowiska i kosztów.

Testem selekcyjnym jest ekspozycja na sól. Projekty śródlądowe i osłonięte stanowiska na zewnątrz dobrze sprawdzają się w przypadku stali nierdzewnej 304, podczas gdy tereny przybrzeżne, strefy o wysokiej mgle solnej, zakłady chemiczne i projekty odsalania wymagają stali nierdzewnej 316.

Różnica cenowa między tymi dwoma gatunkami jest duża, więc niewłaściwy wybór materiału na skrzynkę rozdzielczą ze stali nierdzewnej powoduje albo nadmierne koszty, albo wczesną korozję. Zapisanie warunków lokalizacji w zapytaniu eliminuje zgadywanie.

Gdzie pasuje obudowa

Nowa, odporna na deszcz skrzynka rozdzielcza ze stali nierdzewnej do zastosowań zewnętrznych opiera się przede wszystkim na odprowadzaniu ciepła, a ochrona przed deszczem i owadami ma tę samą wagę. Do projektu pasują cztery aplikacje.

Dystrybucja modułów fotowoltaicznych i magazynów energii zajmuje pierwsze miejsce wśród czterech. Skrzynki przyłączeniowe modułów fotowoltaicznych i urządzenia do konwersji magazynowania energii są montowane na zewnątrz, urządzenia zasilające pracują w sposób ciągły, a odprowadzanie ciepła jest ważniejsze niż pełne uszczelnienie.

Na wilgotnych rynkach owady dostające się do szafy mogą zmostkować zaciski i spowodować zwarcia, co sprawia, że ​​moskitiery są najbardziej przydatne w zastosowaniach związanych z łączeniem modułów fotowoltaicznych. Ouyue Electric może potwierdzić liczbę i rozmieszczenie otworów wentylacyjnych w stosunku do obciążenia projektu.

Odczytywanie stopnia ochrony

Ouyue Electric dostarcza zewnętrzne, przeciwdeszczowe skrzynki rozdzielcze ze stali nierdzewnej w czterech stopniach ochrony: IP54, IP55, IP56 i IP65. Nowa wentylowana konstrukcja wykorzystuje lewe i prawe otwory wentylacyjne z moskitierami, a standardowy stopień ochrony transportowej modelu wentylowanego to IP54 lub IP55.

Projekty wymagające IP56 lub IP65 mogą określić środowisko instalacji i metodę chłodzenia podczas zapytania, a zespół techniczny Ouyue Electric potwierdzi odpowiednią konstrukcję.

Kupujący mogą odczytać kod IP zgodnie z normą IEC 60529: pierwsza cyfra oznacza kurz, a druga cyfra oznacza wodę. Prawdziwa ochrona wentylowanej szafki wynika z wymiarów osłony przeciwdeszczowej, geometrii otworu wentylacyjnego, siatki z moskitierą i uszczelki razem wziętej, dlatego konstrukcja ma większe znaczenie niż etykieta.

Podczas odbioru projektu należy sprawdzić, czy moskitierę można zdjąć do czyszczenia, czy szczelina drzwi jest równa i czy uszczelka jest całkowicie spieniona.

Personalizacja i dostawa

Ouyue Electric prowadzi fabrykę o powierzchni 2000 metrów kwadratowych w Liushi w stanie Zhejiang, z dwiema liniami montażowymi, ponad 10-letnim doświadczeniem w produkcji obudów metalowych i certyfikatem CE. Nowa zewnętrzna skrzynka rozdzielcza, odporna na deszcz, ze stali nierdzewnej, umożliwia personalizację na podstawie rysunków.

Długość, szerokość, wysokość i grubość blachy można regulować, a pozycje wycięć, oznaczenia sitodruku, wymiary osłony przeciwdeszczowej i liczba otworów wentylacyjnych są zgodne ze specyfikacją projektu.

Minimalna ilość zamówienia to 10 sztuk, co odpowiada zarówno zapasom dystrybutora, jak i próbom małych projektów. Do wyboru jest materiał korpusu: stal walcowana na zimno, stal nierdzewna 304 i stal nierdzewna 316, a opcjonalnie dostępny jest wyjmowany filtr przeciwpyłowy.

Często zadawane pytania

Czy deszcz dostanie się do otworów wentylacyjnych nowej skrzynki rozdzielczej ze stali nierdzewnej?

Deszcz nie wchodzi bezpośrednio. Osłona przeciwdeszczowa odprowadza pionowe opady deszczu z powierzchni szafy, a otwory wentylacyjne znajdują się po lewej i prawej stronie panelu bocznego, za moskitierą i deflektorem wody. W przypadku miejsc, w których występują ulewne deszcze lub silne boczne wiatry, należy przesłać orientację montażu do Ouyue Electric podczas zatwierdzania projektu.

Czy moskitiera ogranicza chłodzenie?

Kara za przepływ powietrza zależy od apertury siatki i otwartej przestrzeni. Ouyue Electric dobiera rozmiar siatki tak, aby blokował typowe owady latające, utrzymując jednocześnie odpowiedni przepływ powietrza chłodzącego. W zakurzonych obszarach dodaj wyjmowany filtr przeciwpyłowy na zewnątrz każdego otworu wentylacyjnego i czyść go w ustalonych odstępach czasu.

Jakie elementy może pomieścić wspornik wewnętrzny?

Wspornik zabezpiecza dostarczone przez kupującego wyłączniki automatyczne, sterowniki, moduły komunikacyjne lub zasilacze. Ouyue Electric dostarcza wyłącznie obudowę i wspornik, a elementy wewnętrzne pozostają w gestii kupującego. Otwory montażowe i położenie szyny DIN można zarezerwować na rysunku.

Jaka jest minimalna ilość zamówienia?

Minimalna ilość zamówienia to 10 sztuk. Długość, szerokość, wysokość, grubość blachy, materiał, wycięcia, osłona przeciwdeszczowa i liczba otworów wentylacyjnych można dostosować, a filtr przeciwpyłowy jest dostarczany jako opcja.

Czy do obudowy dostępna jest stal nierdzewna 316?

Tak. Miejsca przybrzeżne, strefy o wysokiej mgle solnej i zakłady chemiczne są odpowiednie dla stali nierdzewnej 316, natomiast miejsca w głębi lądu i ogólnie miejsca na zewnątrz dobrze sprawdzają się w przypadku stali nierdzewnej 304. Obydwa gatunki mają tę samą wentylowaną konstrukcję odporną na owady.

W jaki sposób potwierdzany jest stopień ochrony?

Ouyue Electric oferuje cztery stopnie ochrony: IP54, IP55, IP56 i IP65. Modele wentylowane są standardowo dostarczane w klasie IP54 lub IP55. Podczas zapytania podaj środowisko instalacji i wymagania dotyczące chłodzenia, a zespół techniczny zaleci gatunek.

Czy do skrzynki rozdzielczej ze stali nierdzewnej można zamontować wentylator?

Yes. Liczba i rozmieszczenie otworów wentylacyjnych są zgodne z wymaganiami projektu, a w projektach aktywnego chłodzenia można zarezerwować miejsce montażu wentylatora oraz trasę kabla zasilającego. Ostateczny układ wykrojów potwierdzany jest z rysunkiem.

Jak poprosić o wycenę

Wykonawcy instalacji fotowoltaicznych i magazynowania energii, integratorzy telekomunikacyjnych stacji bazowych oraz firmy zajmujące się inżynierią uzdatniania i odsalania wody mogą skontaktować się z Ouyue Electric w celu uzyskania wyceny i próbek nowej zewnętrznej, przeciwdeszczowej skrzynki rozdzielczej ze stali nierdzewnej.

Po otrzymaniu rysunku lub listy rozmiarów zespół techniczny potwierdza materiał, wycięcia, osłonę przeciwdeszczową i układ otworów wentylacyjnych. Wyślij wymagania poprzez formularz zapytania lub przeglądajstrona kategorii skrzynek rozdzielczych ze stali nierdzewnej .
