Zewnętrzna przeciwdeszczowa skrzynka rozdzielcza: wewnątrz sześć szczegółów

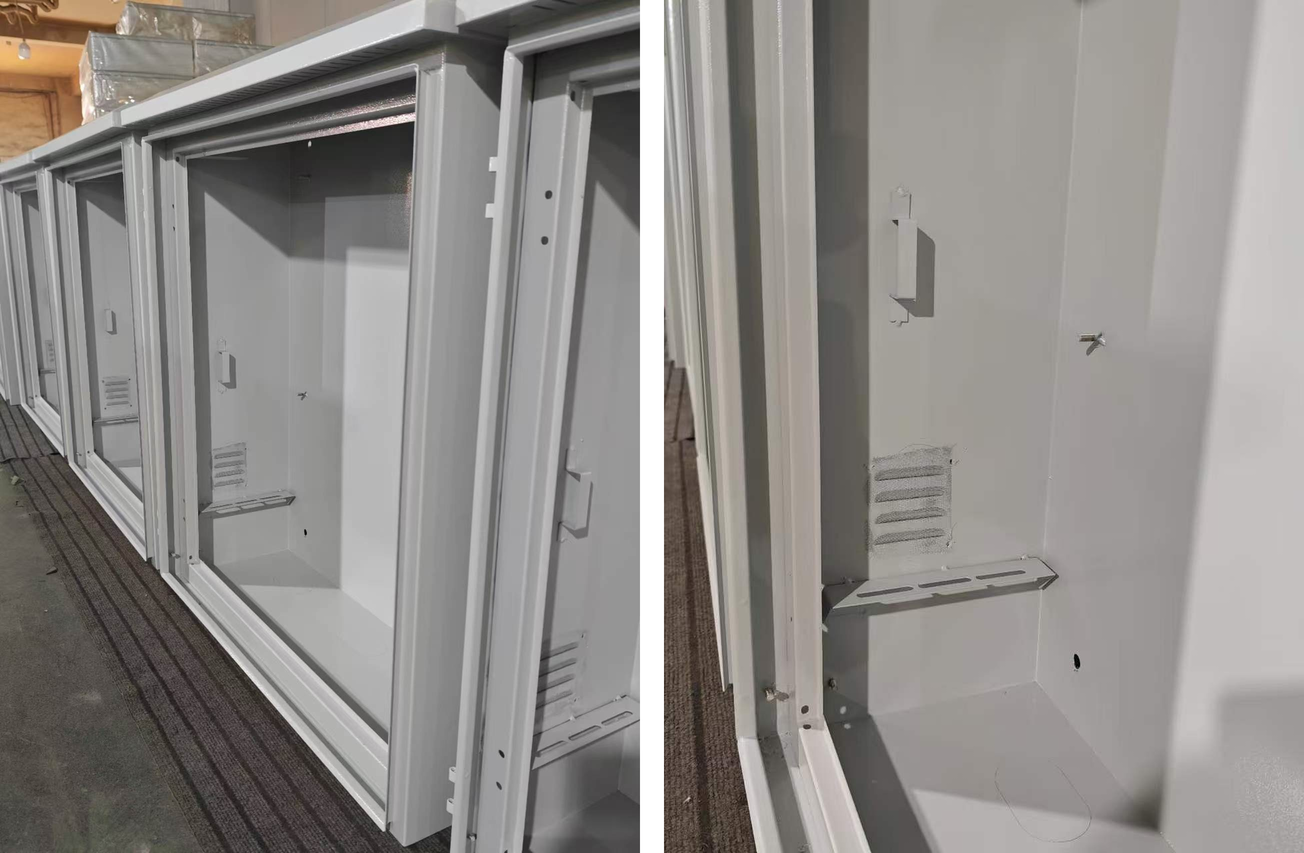

Ouyue Electric publikuje zdjęcia fabryczne zewnętrznych, przeciwdeszczowych skrzynek rozdzielczych ze stali nierdzewnej, dopasowując sześć szczegółów widocznych na gotowej obudowie do etapów montażu za każdą z nich. Zdjęcia pochodzą z egzemplarzy będących w produkcji, a otwarte drzwi przedstawiają uszczelkę ościeżnicy, boczny nawiewnik z siatką przeciw owadom, wspornik wewnętrzny, dolny wspornik szczelinowy, okrągłe oznaczenie wycięcia w podstawie i zawiasy drzwiowe.

Obudowa jest zespołem blaszanym, zatem odchylenie na każdym etapie pozostaje na gotowym produkcie. Ościeżnica bez płaskości pozostawia nierówną szczelinę po zamknięciu drzwi. Uszczelka z nierównym złączem nie jest w stanie utrzymać deklarowanego poziomu ochrony w rzeczywistych warunkach montażu. Kupujący sprawdzający próbkę mogą rozpocząć od trzech punktów: równości szczelin wokół zamkniętych drzwi, uszczelki biegnącej w postaci jednej ciągłej pętli oraz wycięć odpowiadających rysunkowi.

Sześć widocznych szczegółów i etapy montażu za każdym z nich

Rama drzwi i uszczelka: skąd bierze się poziom ochrony

Uszczelka ościeżnicy na zdjęciach biegnie w sposób ciągły, jest wciśnięta w kanał i uformowana jako jedna część w czterech rogach. Uszczelka jest częścią, którą najłatwiej zgubić podczas montażu: tylko uszczelka działająca w postaci jednej ciągłej pętli zamyka obwód po dokręceniu zamka. Ouyue Electric dostarcza zewnętrzne, przeciwdeszczowe skrzynki rozdzielcze o stopniach ochrony IP54, IP55, IP56 i IP65. Wersje wentylowane z bocznymi otworami wentylacyjnymi i siatką przeciw owadom, posiadają stopień ochrony IP54 lub IP55.

Boczny otwór wentylacyjny i siatka przeciw owadom: oddzielająca chłodzenie od owadów

Boczna ściana widoczna na zdjęciach posiada żaluzjowy otwór wentylacyjny z zamontowaną z tyłu białą siatką przeciw owadom. Niski poziom wlotu i wysoki poziom wylotu tworzą ścieżkę konwekcji przenoszącą ciepło z komponentów na zewnątrz obudowy. Siatka znajduje się za otworem wentylacyjnym, aby blokować latające owady i zapobiegać gromadzeniu się ciał owadów w środku, gdzie zanieczyszczenia mogą łączyć się z zaciskami. W zapylonych obszarach warto dodać zmywalny filtr przeciwpyłowy zamontowany na zewnątrz otworu wentylacyjnego wraz z harmonogramem czyszczenia.

Wewnętrzne wsporniki i dolne wsporniki: Zastrzeżone dla komponentów kupującego

Zdjęcia przedstawiają wspornik wewnętrzny na ścianie i rząd wsporników szczelinowych w dole. Przestrzeń wewnętrzna jest zarezerwowana dla komponentów dostarczonych przez kupującego: wyłączniki automatyczne, sterowniki, moduły komunikacyjne lub zasilacze są montowane przez kupującego, natomiast Ouyue Electric dostarcza obudowę, wsporniki i otwory montażowe. Szczelinowy wspornik znajduje się poniżej otworu wentylacyjnego i utrzymuje ciężar elementu bez blokowania ścieżki konwekcji.

Oznaczenie wycięcia w podstawie: unikanie syfonu

Panel bazowy na zdjęciach posiada okrągłe oznaczenie wycięcia. Kable wprowadza się od spodu obudowy, unikając tworzenia się pułapek wodnych, gdy kable wchodzą z boku. Zarezerwowane wycięcie można wybić lub pozostawić zamknięte, w zależności od miejsca montażu, redukując uszkodzenia powłoki w wyniku wiercenia na miejscu. Jeżeli planowane jest wiercenie na miejscu, rysunek powinien określać średnicę i liczbę otworów, aby firma Ouyue Electric mogła zakończyć prace przed wysyłką.

Zawiasy drzwiowe: słaby punkt w okresie użytkowania

Drzwi na zdjęciach łączone są z obudową za pomocą zawiasów bocznych. Zawiasy, zamki, śruby i kołki uziemiające to odsłonięte elementy konstrukcyjne, a na wybrzeżu, w środowisku mgły solnej lub w środowisku chemicznym odsłonięte elementy zwykle ulegają uszkodzeniu przed obudową. Wybierz stal nierdzewną 304 lub 316, aby dopasować ją do materiału obudowy i uniknąć korozji galwanicznej pomiędzy różnymi metalami. Jeżeli drzwi muszą być łatwe w obsłudze, umowa techniczna powinna określać rodzaj zawiasów i częstotliwość konserwacji.

Wykończenie powierzchni i spójność partii

Zdjęcia przedstawiają jasnoszarą powłokę o jednolitym połysku i kolorze w jednej partii produkcyjnej. Trwałość powłoki zależy od jakości obróbki wstępnej, a nie od samego proszku, a niepełne odtłuszczenie lub zgorzelina prowadzi do powstawania pęcherzy i łuszczenia się w ciągu sześciu miesięcy do dwóch lat. Kupujący powinni zapytać o rodzaj powłoki i grubość powłoki oraz potwierdzić kolor w oparciu o paletę RAL lub Pantone, aby uniknąć widocznych różnic w partiach przy ponownym zamówieniu.

Dostawa partii

Obudowy widoczne na zdjęciach są produkowane w seriach z jednego rysunku, o jednakowych wymiarach i pozycjach wycięć. Ouyue Electric prowadzi fabrykę o powierzchni 2000 metrów kwadratowych w Liushi Town, Wenzhou, Zhejiang, z dwiema liniami montażowymi, ponad 10-letnim doświadczeniem w produkcji obudów metalowych i certyfikatem CE.

Obudowy są wykonane z żelaza, stali nierdzewnej 304 i stali nierdzewnej 316. Projekty przybrzeżne i mgły solne są lepiej obsługiwane przez 316, podczas gdy tereny śródlądowe i ogólne są obsługiwane przez 304. Minimalne zamówienie to 10 sztuk, z możliwością dostosowania na podstawie rysunków i dostawą partiami.

Często zadawane pytania

Czy owady mogą przedostać się przez otwór wentylacyjny w odpornej na deszcz skrzynce rozdzielczej ze stali nierdzewnej?

Za otworem wentylacyjnym zamontowana jest siatka przeciw owadom, której rozmiar jest tak dobrany, aby blokował typowe owady latające, jednocześnie przepuszczając powietrze. W zapylonych obszarach warto dodać zmywalny filtr przeciwpyłowy na zewnątrz otworu wentylacyjnego i regularny harmonogram czyszczenia.

Jakie elementy może pomieścić wspornik wewnętrzny?

Wewnętrzny wspornik i dolny wspornik szczelinowy umożliwiają zamocowanie dostarczonych przez kupującego wyłączników automatycznych, sterowników, modułów komunikacyjnych lub zasilaczy. Ouyue Electric dostarcza obudowę, wsporniki i otwory montażowe, a kupujący montuje elementy wewnętrzne.

Czy podstawowy przepust kablowy można otworzyć w zależności od lokalizacji?

Tak. Panel podstawy posiada zarezerwowane okrągłe wycięcie, wytłoczone lub pozostawione zamknięte, w zależności od miejsca montażu, o średnicy i ilości potwierdzonej na rysunku.

Dlaczego obudowa ze stali nierdzewnej jest powlekana?

Wybór zależy od środowiska projektu. Obudowy widoczne na zdjęciach mają jasnoszarą powłokę, która zapewnia spójne dopasowanie kolorów i łatwiejsze usuwanie śladów powierzchni, natomiast wykończenie ze stali nierdzewnej nadaje się do zastosowań zewnętrznych.

Jaka jest minimalna ilość zamówienia?

10 sztuk. Długość, szerokość, wysokość, grubość blachy, materiał, pozycje wycięć, nadruk i ilość otworów wentylacyjnych są tworzone według rysunku.

Dystrybutorów skrzynek rozdzielczych, wykonawców instalacji fotowoltaicznych i magazynowania energii oraz integratorów telekomunikacyjnych stacji bazowych zapraszamy do kontaktu z Ouyue Electric w celu uzyskania próbek i cen zewnętrznych, przeciwdeszczowych skrzynek rozdzielczych ze stali nierdzewnej. Po dostarczeniu rysunku lub wymagań wymiarowych zespół techniczny potwierdza materiał, wycięcia, wykończenie powierzchni i poziom ochrony. Zapytania można przesyłać poprzez formularz zapytania.
