W jaki sposób standardy dystrybucji energii na placach budowy mogą dotrzymać kroku globalnemu ociepleniu infrastruktury? Firma Ouyue Electric wprowadziła na rynek dwudrzwiową skrzynkę zewnętrzną ze stali nierdzewnej o wysokim stopniu ochrony, lewą i prawą

I. Dlaczego skrzynka rozdzielcza na budowach musi być pomarańczowa?

Na placach budowy efektowny pomarańczowy kolor nie służy tylko dobremu wyglądowi – jest to sygnał bezpieczeństwa. Normy bezpieczeństwa obowiązujące na placach budowy w różnych krajach zazwyczaj wymagają, aby tymczasowe urządzenia do dystrybucji energii używały dobrze rozpoznawalnych kolorów ostrzegawczych, co pozwala operatorom i kierowcom mechanicznym na szybkie zidentyfikowanie lokalizacji źródła zasilania w złożonych środowiskach, a jednocześnie ostrzega osoby nieprofesjonalne, aby trzymały się z daleka.

TenSkrzynia zewnętrzna ze stali nierdzewnej, lewa i prawa, dwudrzwiowa z lewymi i prawymi drzwiamispecjalnie zaprojektowana na budowy, pokryta jest pomarańczową zewnętrzną farbą przemysłową i spełnia trzy praktyczne funkcje: po pierwsze, jest bardzo rozpoznawalna i spełnia standardy kolorystyczne dla ostrzeżeń bezpieczeństwa na placach budowy; Po drugie, poliestrowa powłoka proszkowa do stosowania na zewnątrz jest odporna na starzenie pod wpływem promieni ultrafioletowych i nie blaknie ani nie pudruje po długotrwałej ekspozycji na światło słoneczne. Po trzecie, materiał bazowy wykonany jest ze stali nierdzewnej 304.

Nawet jeśli powłoka zostanie przypadkowo zarysowana podczas uderzeń na placu budowy, sam materiał bazowy nie rdzewieje. Jest to zaleta, której nie mogą dorównać tradycyjne skrzynki żelazne malowane proszkowo.

II. Pozioma konstrukcja z podwójnymi drzwiami: Zaprojektowana do częstego okablowania i konserwacji na placach budowy

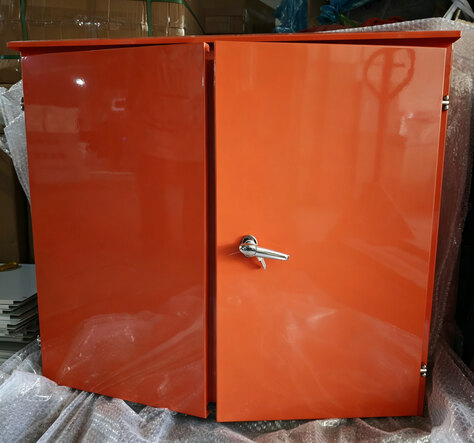

W przeciwieństwie do tradycyjnych pionowych skrzynek rozdzielczych, ta zewnętrzna skrzynka rozdzielcza z lewymi i prawymi podwójnymi drzwiami ze stali nierdzewnej z lewymi i prawymi drzwiami ma kwadratową poziomą konstrukcję skrzynki. Jest wyposażona w przeciwdeszczową, nachyloną górę, która skutecznie zapobiega gromadzeniu się wody deszczowej na górze i przedostawaniu się do wnętrza skrzynki. Pochylony blat i główny korpus skrzynki wykonane są z tej samej płyty ze stali nierdzewnej, która jest uformowana w jednym kawałku metodą gięcia CNC bez żadnych szwów spawalniczych, co eliminuje ryzyko wycieku u góry z punktu widzenia konstrukcyjnego.

Obudowa posiada konstrukcję dwudrzwiową z lewymi i prawymi drzwiami, które można otwierać niezależnie. Dzięki temu elektrycy mogą otwierać drzwi tylko po stronie obsługowej podczas okablowania lub wykonywania czynności konserwacyjnych, jednocześnie utrzymując zamkniętą stronę przeciwną, aby zminimalizować wnikanie kurzu i wilgoci. Konfiguracja z dwoma drzwiami zapewnia również większą przestrzeń roboczą, co czyni ją szczególnie odpowiednią do projektów budowlanych wymagających częstych dostosowań konfiguracji obwodów.

Drzwi główne po prawej stronie wyposażone są w chromowany zamek z klamką, który zapewnia pewne zamknięcie, zapobiegając nieuprawnionemu dostępowi lub nieprawidłowemu podłączeniu. Wzdłuż krawędzi drzwi osadzona jest ciągła wodoodporna taśma uszczelniająca, wykonana z pianki EPDM o zamkniętych komórkach, która utrzymuje stabilną elastyczność przez długi czas w temperaturach od -40°C do 120°C, zapewniając niezawodne działanie nawet w trudnych warunkach konstrukcyjnych narażonych na słońce, deszcz i ekstremalne wahania temperatury, osiągając w ten sposób ogólny stopień ochrony IP65. W zawiasach drzwiowych zastosowano zawiasy ze stali nierdzewnej, które umożliwiają płynne otwieranie i zamykanie, a jednocześnie są odporne na rdzę. W dolnej części obudowy wstępnie zainstalowano wiele okrągłych otworów wejściowych/wyjściowych na kable, każdy wyposażony w gumowe przelotki chroniące izolację kabla przed przecięciem przez metalowe krawędzie, zapewniając jednocześnie skuteczną odporność na kurz i wodę.

III. Szczegóły konfiguracji wewnętrznej: Skrzynka elektryczna dystrybucji wtórnej spełniająca standardy bezpieczeństwa

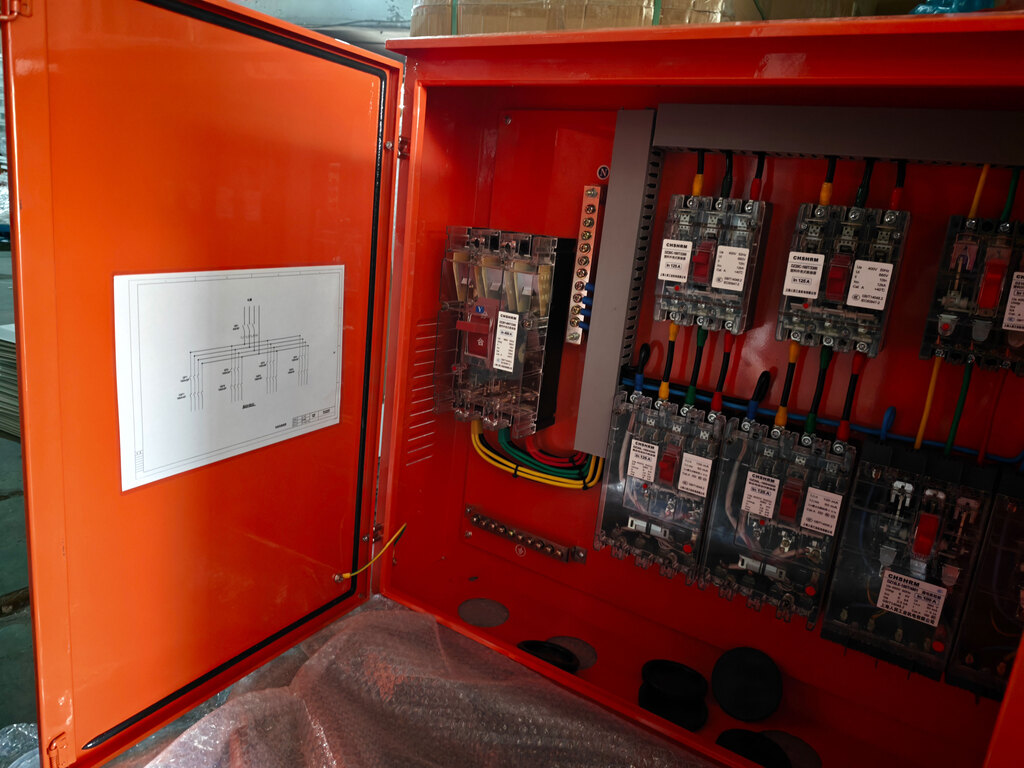

Po otwarciu podwójnych drzwi zostanie w pełni wyświetlona konfiguracja elektryczna wewnątrz lewej i prawej skrzynki zewnętrznej ze stali nierdzewnej z podwójnymi drzwiami. Wszystkie komponenty i metody okablowania są zgodne z przepisami bezpieczeństwa dotyczącymi tymczasowego korzystania z energii elektrycznej na placach budowy.

Obwód główny: wyłącznik główny 400A, widoczne punkty przerwania zapewniają bezpieczeństwo wyłączenia

Na lewym końcu linii zasilającej zainstalowany jest wyłącznik automatyczny w przezroczystej obudowie, w obudowie z tworzywa sztucznego, pełniący funkcję głównego wyłącznika, o prądzie znamionowym 400A i podwójnym zabezpieczeniu przed przeciążeniem i zwarciem. Przezroczysta obudowa umożliwia bezpośredni wgląd w stan otwarcia i zamknięcia styków wewnętrznych, osiągając „widoczny punkt przerwania” – przed konserwacją elektrycy mogą wizualnie potwierdzić, że główny obwód został całkowicie odłączony, bez polegania na lampkach kontrolnych.

Żółte, zielone i czerwone przewody trójfazowe, niebieski przewód neutralny i żółto-zielony dwukolorowy przewód uziemiający są podłączone pod głównym wyłącznikiem. Wszystkie wyróżniają się krajowymi standardowymi kolorami, a okablowanie jest schludne i ustandaryzowane. Kable są zorganizowane i prowadzone przez korytka kablowe, aby zapobiec krzyżowaniu się i nieporządkowi, zmniejszając ryzyko zwarć spowodowanych tarciem linii.

Zabezpieczenie gałęzi: wyłącznik nadprądowy na górze, wyłącznik różnicowoprądowy (RCD) na dole – każda maszyna ma własny wyłącznik i RCD.

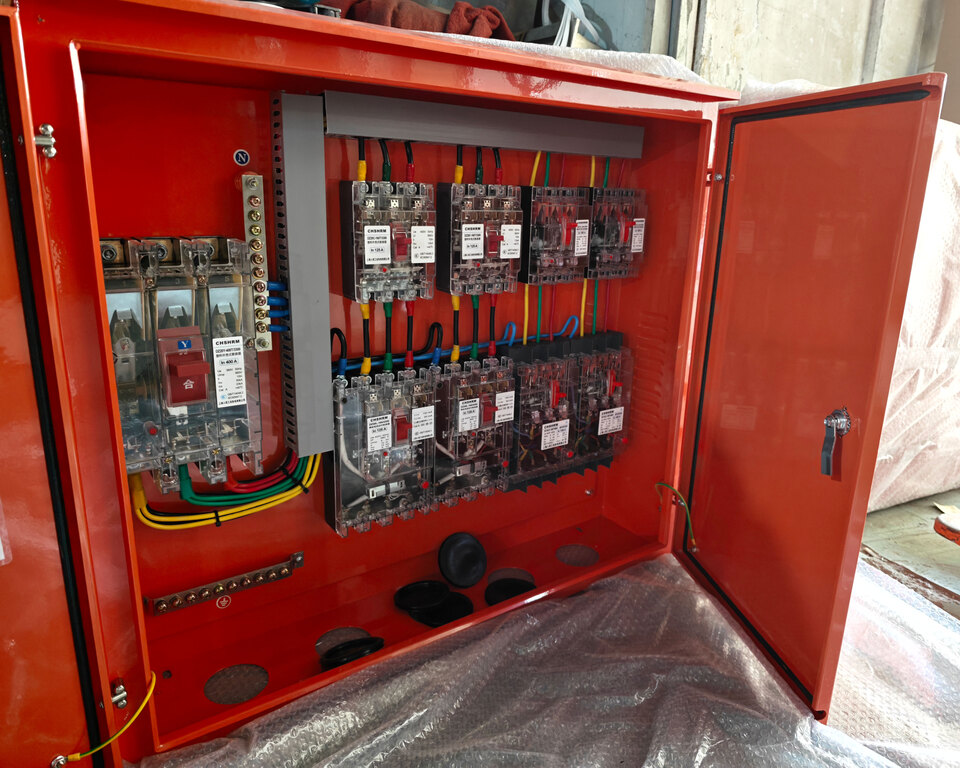

Na prawo od głównego wyłącznika obwód jest podzielony na dwa rzędy: górny rząd składa się z wyłączników odgałęzionych, natomiast dolny rząd zawiera wyłączniki z wbudowanym zabezpieczeniem różnicowoprądowym (RCD), co pozwala uzyskać standardową konfigurację „jedna maszyna, jeden wyłącznik, jeden RCD”. Każde urządzenie budowlane jest niezależnie podłączone do dedykowanego wyłącznika i RCD. Jeśli w jakimkolwiek urządzeniu wystąpi prąd upływowy lub przeciążenie, zadziała tylko ten określony obwód, pozostawiając nienaruszone inne urządzenia.

Przełącznik odgałęźny ma zazwyczaj natężenie znamionowe 125 A, dzięki czemu można go dostosować do sprzętu budowlanego o różnym poziomie mocy — od małych elektronarzędzi po spawarki dużej mocy i zasilacze żurawi wieżowych — co pozwala na elastyczną konfigurację. Wszystkie wyłączniki odgałęzione mają przezroczyste obudowy, umożliwiające wizualną kontrolę stanu styków każdego obwodu przez przezroczysty panel bez konieczności wyłączania zasilania lub otwierania obudowy podczas rutynowych kontroli.

System uziemienia: Niezależny szyna neutralna i szyna uziemiająca, trójfazowy pięcioprzewodowy system TN-S

Skrzynka wyposażona jest w niezależne szyny przewodu neutralnego (szyny N) i szyny uziemiające (szyny PE), które służą odpowiednio do centralnego okablowania przewodu neutralnego i przewodu uziemienia ochronnego. Konstrukcja taka zapewnia niezawodną ochronę uziemienia i jest zgodna z normą poboru prądu trójfazowego, pięcioprzewodowego TN-S - w całym systemie ochronny przewód neutralny (PE) i roboczy przewód neutralny (N) są ściśle oddzielone, a obudowa urządzenia jest zawsze w stanie bezpiecznie uziemionym.

Wewnętrzna strona drzwiczek skrzynki jest naklejona przejrzystym schematem instalacji elektrycznej, zaznaczającym kierunek obwodu i konfigurację przełączników, co jest wygodne dla elektryków w celu szybkiej identyfikacji usterek, a także umożliwia różnym zespołom szybkie zrozumienie struktury systemu podczas pracy naprzemiennej.

Konstrukcja odprowadzająca ciepło: Otwory odprowadzające ciepło na płytach bocznych zmniejszają wzrost temperatury roboczej

Boczne panele skrzynki zostały zaprojektowane z wieloma zestawami otworów odprowadzających ciepło, tworząc naturalne kanały konwekcji powietrza. Może to metabolizować ciepło wewnętrzne podczas ciągłej pracy sprzętu i obniżać temperaturę roboczą komponentów. Wnętrze otworów odprowadzających ciepło wyposażono w siatki przeciw owadom, które zapobiegają przedostawaniu się owadów i powodowaniu zwarć, a jednocześnie zapobiegają przedostawaniu się dużej ilości pyłu budowlanego.

IV. Wraz z przyspieszeniem budowy globalnej infrastruktury, przyspiesza także rozwój rynku skrzynek rozdzielczych na placach budowy

Wprowadzenie na rynek tej dwudrzwiowej skrzynki zewnętrznej ze stali nierdzewnej zbiega się z nową fazą przyspieszonego rozwoju globalnej infrastruktury. Polityki i inwestycje w wielu głównych gospodarkach napędzają trwały wzrost popytu na sprzęt do dystrybucji energii na placach budowy:

Stany Zjednoczone:Zgodnie z ustawą o inwestycjach infrastrukturalnych i zatrudnieniu podpisaną w 2021 r. Stany Zjednoczone planują zainwestować 1,2 biliona dolarów w ciągu ośmiu lat w takie obszary, jak drogi, mosty, transport publiczny, kolej, lotniska, porty, sieci energetyczne i łącza szerokopasmowe. Ta zakrojona na szeroką skalę inicjatywa infrastrukturalna oznacza znaczne tymczasowe zapotrzebowanie na energię elektryczną na placach budowy, co sprawia, że ​​przed rozpoczęciem każdego projektu konieczne jest zainstalowanie zgodnych z wymaganiami skrzynek rozdzielczych.

Środkowy Wschód:Superprojekty, takie jak miasto przyszłości NEOM w Arabii Saudyjskiej, rozwój turystyki w Morzu Czerwonym i ekspansja miejska Dubaju, nadal postępują. Place budowy w całym regionie często borykają się z ekstremalnymi wyzwaniami środowiskowymi, takimi jak wysokie temperatury, burze piaskowe i intensywne promieniowanie ultrafioletowe, które nakładają wyższe wymagania na parametry ochrony obudów elektrycznych, odporność na warunki atmosferyczne i bezpieczne mechanizmy blokujące.

Azja Południowo-Wschodnia:Kraje takie jak Wietnam, Indonezja i Filipiny przyspieszają procesy industrializacji i urbanizacji, uruchamiając masowo projekty infrastrukturalne, w tym parki przemysłowe, porty i autostrady. Urządzenia do dystrybucji energii na placach budowy na tych rynkach przechodzą modernizację z niskich standardów do standardów międzynarodowych, co znacznie zwiększa zapotrzebowanie na skrzynki rozdzielcze o wysokim stopniu ochrony i spełniające wymagania.

Europa:Unijna inicjatywa infrastrukturalna „Global Gateway” i projekty w zakresie łączności z krajami spoza UE w dalszym ciągu postępują, a oczekiwania dotyczące odbudowy Ukrainy w dalszym ciągu zwiększają popyt na tymczasowy sprzęt do dystrybucji energii na europejskim rynku budowlanym. Certyfikat CE i stopień ochrony IP65 to podstawowe wymagania przy wejściu na europejskie projekty budowlane. Zewnętrzna skrzynka dwudrzwiowa lewa i prawa firmy Ouyue Electric ze stali nierdzewnej uzyskała już certyfikat CE i przeszła testy IP65, co daje jej przewagę jako pierwszy na rynku w zakresie zgodności.

Według branżowych instytucji badawczych oczekuje się, że globalne wydatki na sprzęt elektryczny w sektorze budowlanym będą rosły średniorocznie o około 5–6%, a wielkość rynku ma przekroczyć 80 miliardów dolarów do 2028 r. Oczekuje się, że popyt na skrzynki rozdzielcze na miejscu będzie rósł szybciej niż cały rynek budowlanego sprzętu elektrycznego, jako obowiązkowy element nowych projektów budowlanych.

V. Wejdź na światowy rynek dystrybucji zasilania na placach budowy, oferując zgodne produkty

Niezależnie od tego, czy jesteś chińskim wykonawcą prac inżynieryjnych zaangażowanym w zagraniczne projekty infrastrukturalne, czy dystrybutorem dostarczającym sprzęt do dystrybucji energii na rynki lokalne, Ouyue Electric może dostarczyć Ci zewnętrzne skrzynki dwudrzwiowe lewe i prawe ze stali nierdzewnej, które spełniają międzynarodowe standardy bezpieczeństwa w miejscu pracy, wykorzystując możliwości produkcyjne naszej fabryki i certyfikaty zgodności.

Po potwierdzeniu rysunków produktu gotowy produkt może zostać dostarczony w ciągu zaledwie 7 dni.Prześlij nam wymagania elektryczne swojego projektu lub specyfikacje obudowy, a my zapewnimy Ci kompletny pakiet usług obejmujący rozwiązania w zakresie konfiguracji elektrycznej, dokumenty certyfikacyjne i szybkie planowanie prototypów.
