Zewnętrzna, odporna na deszcz skrzynka rozdzielcza ze stali nierdzewnej, malowana natryskowo na biało, masowa produkcja Prawdziwe zdjęcia: Od natryskiwania korpusu skrzynki, utwardzania wodoodpornych pasków gumowych po pełną analizę struktury wewnętrznej

I. Nadwozie zostało spryskane i czeka na montaż panelu drzwiowego

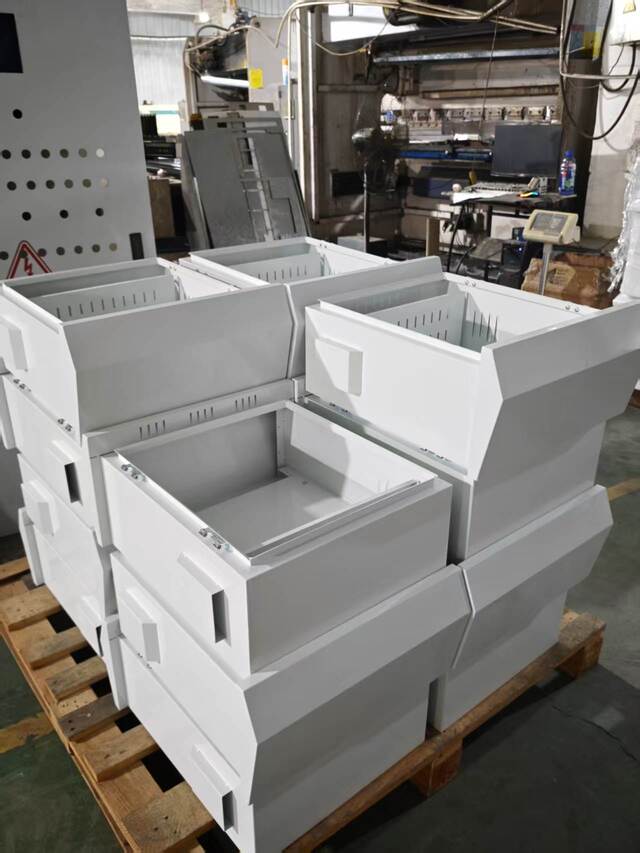

Na pierwszym prawdziwym zdjęciu dziesiątki białych korpusów ze stali nierdzewnej, które zostały natryskiwane, są ułożone warstwa po warstwie i czekają, aż gumowe paski panelu drzwi stwardnieją przed ostatecznym montażem. Każda powierzchnia pudełka pokryta jest jednolitą i drobną białą elektrostatyczną powłoką proszkową. Narożniki są starannie zagięte, a spoiny gładkie i pełne.

Ta partia pudełek wykonana jest ze stali nierdzewnej 304 jako materiału podstawowego i jest pokryta białym proszkiem elektrostatycznym do stosowania na zewnątrz. Biała powłoka spełnia praktyczne funkcje w zastosowaniach zewnętrznych – jasna powierzchnia odbija promieniowanie cieplne światła słonecznego. W letnim środowisku o wysokiej temperaturze temperatura powierzchni białego pudełka może być o 8–12°C niższa niż w przypadku ciemnoszarego pudełka, co pomaga zmniejszyć wzrost temperatury wewnątrz pudełka i wydłużyć żywotność komponentów. Jest to również powód, dla którego zewnętrzne skrzynki rozdzielcze na rynkach Europy i Bliskiego Wschodu generalnie preferują białą powłokę.

II. Zamontowano wodoodporną gumową listwę panelu drzwi. Po utwardzeniu można go złożyć

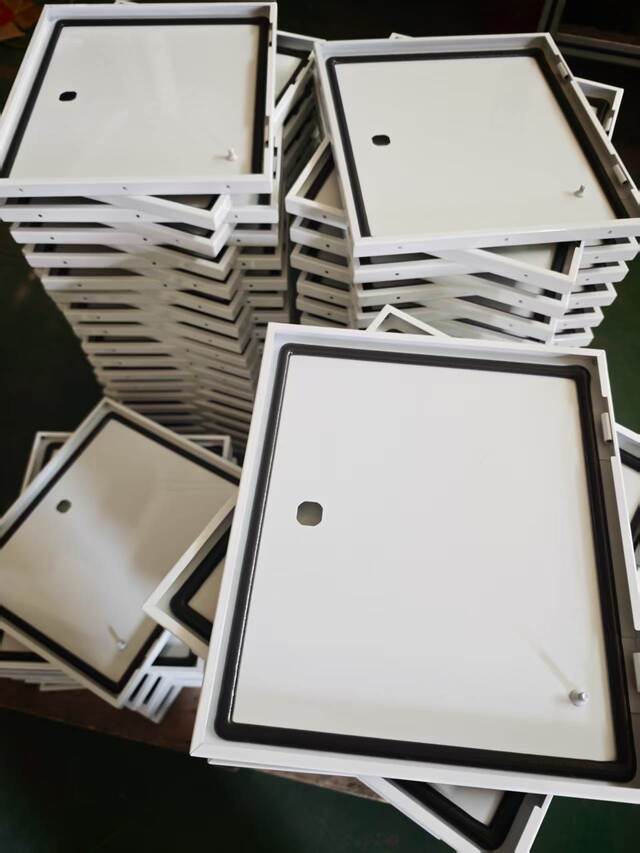

Drugie zdjęcie przedstawia panele drzwiowe dopasowane do tej partii pudeł. Panel drzwi został wykończony białym lakierem, a na krawędziach osadzone są ciągłe czarne wodoodporne paski gumowe. Obecnie jest na etapie utwardzania paska gumy i stoi w miejscu. Pasek gumowy wykonany jest z pianki EPDM (kauczuku etylenowo-propylenowo-dienowego) o zamkniętych komórkach. Wtapia się go w rowek uszczelniający po wewnętrznej stronie drzwiczek skrzynki za pomocą dedykowanego urządzenia do klejenia, a cały okrąg jest uszczelniany bez żadnych przerw.

Powodem pozostawienia paska uszczelniającego do osadzenia i utwardzenia po instalacji jest to, że po osadzeniu klej z tyłu paska EPDM potrzebuje wystarczającej ilości czasu, aby całkowicie związać się z rowkiem ze stali nierdzewnej, zapobiegając późniejszemu rozwarstwieniu lub wypaczeniu. Dodatkowo podczas ściskania i wkładania w pasku powstają naprężenia wewnętrzne; pozostawienie go do odpoczynku pozwala materiałowi odzyskać naturalną elastyczność, unikając nierówności powierzchni spowodowanych odprężeniem naprężeń po montażu.

Po utwardzeniu każdej partii taśm uszczelniających panele drzwi inspektorzy jakości przeprowadzają wyrywkowe kontrole płaskości powierzchni uszczelniającej i konsystencji odbicia taśmy.

Przed wysyłką całe pudełka poddawane są testom przeciwdeszczowym lub pobieraniu próbek szczelności IP65 w celu sprawdzenia, czy uszczelnienie spełnia standardy. Taśmy uszczelniające z pianki EPDM o zamkniętych komórkach wybrane przez Ouyue Electric charakteryzują się długotrwałym zakresem temperatur pracy od -40°C do 120°C, zachowując stabilne właściwości odbicia i uszczelnienia nawet po latach ekspozycji na zewnętrzne światło słoneczne i deszcz.

III. Demontaż wewnętrznych elementów konstrukcyjnych skrzynki rozdzielczej ze stali nierdzewnej

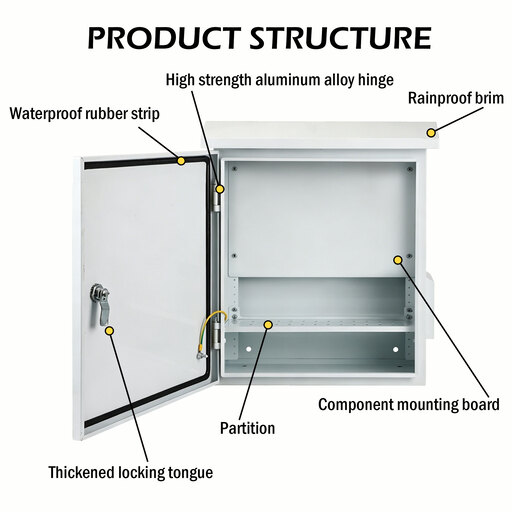

Trzecie zdjęcie przedstawia wewnętrzną strukturę w pełni zmontowanegoZewnętrzna, przeciwdeszczowa skrzynka rozdzielcza ze stali nierdzewnej. Pięć kluczowych elementów jest wyraźnie widocznych i demontowanych element po elemencie w następujący sposób:

1. Obrotowa blokada języka

Panel drzwiowy wyposażony jest w zamek językowy ze stali nierdzewnej. Po zamknięciu zamek piórowy ściśle przylega do płytki zamka po wewnętrznej stronie ościeżnicy skrzynki, zapewniając szczelne zamknięcie panelu drzwiowego i dociśnięcie taśmy uszczelniającej. Rdzeń zamka wykonany jest ze stali nierdzewnej 304, która jest odporna na rdzę i zapobiega zakleszczeniom. Zgodnie z wymaganiami klienta, jako opcje można wybrać uniwersalne zamki na klucz, zabezpieczenia przed kradzieżą trójkątne lub zamki sprężynowe otwierane na prasie, z których wszystkie umożliwiają personalizację partii.

2. Wodoodporny pasek gumowy

Z wewnętrznej perspektywy wyraźnie widać, że czarny pasek wodoodpornej gumy EPDM jest całkowicie rozłożony wzdłuż wewnętrznego okręgu panelu drzwiowego, bez żadnych szwów i pęknięć. Kiedy panel drzwi jest zamknięty, gumowy pasek jest równomiernie dociskany pomiędzy panelem drzwi a ościeżnicą drzwi skrzynkowych, tworząc ciągłą elastyczną powierzchnię uszczelniającą, która zapobiega przedostawaniu się wody deszczowej, kurzu i wilgoci przez szczelinę drzwi.

3. Ronda przeciwdeszczowe

Górna część pudełka wyposażona jest w nachyloną konstrukcję brzegową, która rozciąga się do przodu. Zadaniem tej konstrukcji zaginanej jest prowadzenie wody deszczowej spływającej wzdłuż ściany lub nad skrzynką do obszaru oddalonego od szczeliny drzwiowej, zapobiegając gromadzeniu się wody wzdłuż górnej krawędzi panelu drzwiowego i przedostawaniu się do powierzchni uszczelniającej. Rondo kapelusza i główny korpus pudełka wykonane są z tego samego kawałka tektury metodą gięcia CNC i uformowane w jedną całość. Nie ma potrzeby spawania i nie ma ryzyka nieszczelności spoiny.

4. Płyta montażowa komponentów

Wnętrze skrzynki wyposażone jest w zdejmowane, ruchome płyty montażowe do mocowaniawyłączniki automatyczne, styczniki, listwy zaciskowe i inne komponenty. Płyta montażowa wykonana jest z blachy stalowej ocynkowanej lub ze stali nierdzewnej i jest mocowana do osadzonych kołków z tyłu skrzynki za pomocą śrub. Odłączana konstrukcja oznacza, że ​​klienci mogą dokończyć montaż wstępny i okablowanie komponentów poza puszką, a następnie zainstalować całą płytkę w puszce, poprawiając wydajność instalacji na miejscu.

5. Partycja

Wnętrze skrzynki może zostać wyposażone w przegrody metalowe według wymagań klienta, dzielące przestrzeń wewnątrz skrzynki na niezależne przegrody elektryczne. Do funkcji przegrody zalicza się: uzyskanie fizycznej izolacji obwodów o różnych poziomach napięcia, oddzielenie obwodu głównego od obwodu sterującego, czy też zapewnienie niezależnej przestrzeni ekranującej dla poszczególnych elementów. Przegroda mocowana jest do wspornika przegrody wewnątrz skrzynki za pomocą śrub, a jej położenie można elastycznie regulować według rysunków klienta.

IV. Dysponując prawdziwymi liniami produkcyjnymi zapraszamy do sprawdzenia jakości

Niezależnie od tego, czy potrzebujesz standardowej zewnętrznej skrzynki rozdzielczej odpornej na deszcz, czy niestandardowej obudowy głęboko dostosowanej do rysunków projektowych, Ouyue Electric może dostarczyć skrzynkę rozdzielczą ze stali nierdzewnej, która wytrzyma próbę użytkowania na zewnątrz z możliwościami produkcyjnymi i standardami kontroli jakości fabryki źródłowej.

Wyprodukowanie gotowego produktu zajmuje tylko 7 dni po potwierdzeniu rysunków produktu.Zapraszamy do przesłania wymagań technicznych lub specyfikacji pudełka. Jak najszybciej przekażemy sugestie rozwiązań i przykładowy harmonogram.
