Nadchodzi pustynny szał na fotowoltaikę. Czy Twoja skrzynka rozdzielcza jest w stanie to wytrzymać? Indywidualny przewodnik po skrzynkach rozdzielczych ze stali nierdzewnej odpornych na wysokie temperatury

I. Szanse na Bliskim Wschodzie: warty bilion juanów rynek fotowoltaiki stwarza ogromny popyt na szafy fotowoltaiczne

Arabia Saudyjska i Zjednoczone Emiraty Arabskie promują transformację energetyczną z niespotykaną dotąd szybkością, a Bliski Wschód staje się „złotym rynkiem” dla chińskiego sprzętu energetycznego, który ma wejść na rynek globalny. Według danych z wystaw branżowych Arabia Saudyjska planuje do 2030 r. zainwestować 100 miliardów dolarów w produkcję energii odnawialnej, mając na celu zwiększenie udziału energii odnawialnej do 50% do 2030 r.

Zjednoczone Emiraty Arabskie planują znacząco zwiększyć udział czystej energii do 2030 roku i w ciągu najbliższych pięciu lat zainwestują ponad 60 miliardów dolarów w budowę i modernizację infrastruktury elektroenergetycznej.

Dwa superprojekty stały się głównymi motorami boomu fotowoltaicznego na Bliskim Wschodzie. Jednym z nich jest projekt zielonego wodoru NEOM (Future New City) w Arabii Saudyjskiej. W ramach tego projektu powstaje elektrownia fotowoltaiczna o mocy 2,2 GW, farma wiatrowa o mocy 1,65 GW i system magazynowania energii w postaci akumulatorów o mocy 400 MWh. Jest to największy na świecie projekt dotyczący zielonego wodoru.

Drugi to Park Słoneczny Mohammeda bin Rashida w Dubaju. Jako największy na świecie pojedynczy park fotowoltaiczny, jego szósta faza o mocy 1800 MW wkrótce zostanie oddana do użytku, a siódma faza fotowoltaiki o mocy 2000 MW z systemem magazynowania energii o mocy 1400 MW rozpoczęła procedurę przetargową. Całkowita planowana moc zainstalowana wynosi 7260 MW, a inwestycja wyniesie 13,6 miliarda dolarów.

W tej rundzie boomu budowlanego na uwagę zasługuje wyraźny sygnał zamówień publicznych: gdy generalni wykonawcy EPC w Arabii Saudyjskiej i Zjednoczonych Emiratach Arabskich wybierają dostawców sprzętu, piaskoszczelne szafy rozdzielcze i zewnętrzne nadwozia ze stali nierdzewnej są wymieniane jako hotspoty popytu i muszą mieć stopień ochrony IP55 lub wyższy oraz zostać zweryfikowane pod kątem działania w środowisku o temperaturze 50 ℃.

II. Podwójni zabójcy klimatu pustynnego: inwazja piasku i starzenie się w wysokiej temperaturze

Zwykłystal nierdzewnaLubżelazne skrzynki rozdzielczedobrze sprawdzają się w regionach umiarkowanych. Jednak po umieszczeniu na pustyniach Bliskiego Wschodu natychmiast stają przed dwoma fatalnymi wyzwaniami:

Wyzwanie pierwsze: piasek i pył

Na terenach pustynnych roczna liczba dni piaskowo-pyłowych przekracza 100, a przenoszone cząsteczki piasku mają wielkość cząstek w zakresie od 0,1 do 0,5 mm, co jest wystarczające, aby przeniknąć przez zwykłe uszczelnione konstrukcje.

Po dostaniu się piasku i pyłu do skrzynki gromadzą się one na powierzchni płytki drukowanej, stwarzając ryzyko zwarcia. Przyklejenie się do powierzchni radiatora zmniejsza efektywność odprowadzania ciepła o ponad 30%. Długotrwałe zużycie może również spowodować pęknięcie paska uszczelniającego, tworząc błędne koło.

Wyzwanie drugie: wysoka temperatura

W ekstremalnie wysokich temperaturach latem na Bliskim Wschodzie temperatura powierzchni skrzynki może osiągnąć 75–80°C przy bezpośrednim nasłonecznieniu. Jeśli konstrukcja rozpraszania ciepła w skrzynce jest niewystarczająca, temperatura wewnętrzna może z łatwością przekroczyć 60°C, znacznie przekraczając optymalny zakres roboczy 40-55°C dla większości komponentów elektrycznych. Podczas pieczenia w wysokiej temperaturze zwykłe gumowe paski uszczelniające starzeją się i twardnieją w przyspieszonym tempie, a elektrostatyczna powłoka proszkowa stopniowo traci połysk i pudruje.

Zdolność ochronna korpusu pudełka zanika z czasem. Poważniejsze jest to, że różnica temperatur między dniem i nocą może sięgać 30°C. Ze względu na różnicę współczynnika rozszerzalności cieplnej, pomiędzy metalowym korpusem skrzynki a elementami wewnętrznymi powstają naprężenia. Przy długotrwałym powtarzaniu może dojść do pęknięć spoin i poluzowania się śrub.

III. Pięć niestandardowych rozwiązań dla pustynnej skrzynki rozdzielczej ze stali nierdzewnej firmy Ouyue Electric

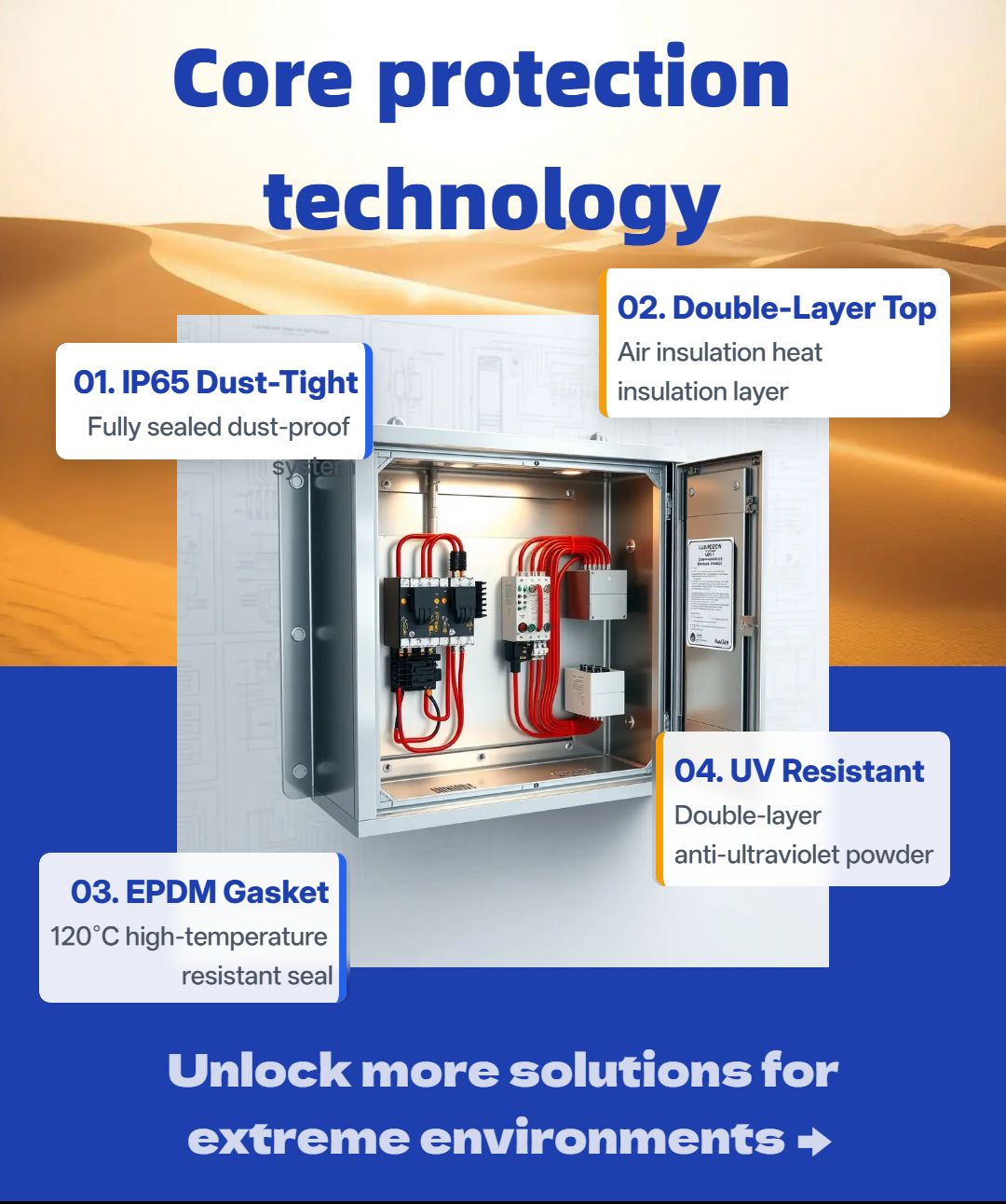

W odpowiedzi na specjalne wymagania rynku Bliskiego Wschodu, Ouyue Electric opracowało kompletne, dostosowane do indywidualnych potrzeb rozwiązanie dla skrzynek rozdzielczych ze stali nierdzewnej na poziomie pustynnym, obejmujące pięć wymiarów: ochrona, izolacja cieplna, uszczelnianie, powlekanie i testowanie.

1. Konstrukcja pyłoszczelna IP65

Projekt fotowoltaiczny na Bliskim Wschodzie wymaga ochrony na poziomie IP55 lub wyższym, podczas gdy Ouyue Electric bezpośrednio porównuje standard IP65. Zgodnie z normą IEC 60529 stopień IP6X oznacza całkowitą pyłoszczelność – w celu przeprowadzenia testu skrzynkę umieszcza się w pojemniku na piasek i pył pod podciśnieniem. Po otwarciu pokrywy w celu sprawdzenia, do wnętrza nie powinien przedostać się kurz.

Jeśli chodzi o ścieżkę realizacji, przyjmujemy potrójną linię obrony przed uszczelnieniem: pomiędzy panelem drzwi a korpusem skrzynki osadza się taśmę uszczelniającą ze spienionego EPDM o zamkniętych komórkach, tworząc pierwszą ciągłą powierzchnię uszczelniającą; Wszystkie śruby mocujące wyposażone są w podkładki ze stali nierdzewnej i gumowe o-ringi. W otworach wlotowych i wylotowych zastosowano dwuwarstwowe złącza uszczelniające kable.

Praktyka elektrowni fotowoltaicznych w środowisku Gobi pokazuje, że schemat stosowania uszczelek labiryntowych w połączeniu z uszczelkami z gumy silikonowej może zmniejszyć przepuszczalność piasku i pyłu o 90%. Konstrukcja uszczelnienia Ouyue Electric została na tej podstawie zmodernizowana do pełnego rowka uszczelniającego ze stali nierdzewnej + ciągłej spienionej taśmy uszczelniającej EPDM, która ma więcej zalet w zakresie trwałości uszczelnienia i odporności na temperaturę.

2. Dwuwarstwowa pokrywa górna zapewniająca izolację cieplną

W przypadku skrzynek całkowicie wystawionych na działanie palącego słońca, dodajemy górną osłonę przeciwsłoneczną zawieszoną nad skrzynką główną, tworząc warstwę izolacji powietrznej o grubości 50 mm pomiędzy górną pokrywą a górną powierzchnią skrzynki. Konstrukcja ta nawiązuje do dojrzałego w branży rozwiązania izolacji pasywnej - blokującej bezpośrednie przewodzenie ciepła promieniowania słonecznego do wnętrza skrzynki poprzez dwuwarstwową konstrukcję.

Zmierzone dane pokazują, że w temperaturze otoczenia 45°C i natężeniu światła słonecznego 1000W/m², temperatura wewnętrzna skrzynki rozdzielczej ze stali nierdzewnej wyposażonej w dwuwarstwową pokrywę górną może zostać obniżona o 6-10°C w porównaniu z jednowarstwową pokrywą górną i nie jest wymagane żadne dodatkowe zużycie energii.

3. Taśmy uszczelniające odporne na wysoką temperaturę

Zwykłe gumowe paski uszczelniające, wypalane w sposób ciągły w temperaturze powyżej 80°C, twardnieją, pękają i ulegają trwałemu odkształceniu wskutek ściskania w ciągu 3 do 6 miesięcy, co prowadzi do uszkodzenia uszczelnienia. Ouyue Electric wybiera EPDM (monomer etylenowo-propylenowo-dienowy) spienione paski uszczelniające o zamkniętych komórkach, które wytrzymują długoterminową temperaturę do 120°C i krótkotrwałą temperaturę szczytową do 150°C.

Wiodący dostawcy materiałów uszczelniających w branży sprawdzili, że wysokiej jakości paski uszczelniające z gumy silikonowej i EPDM mogą zachować doskonałą sprężystość i skuteczność uszczelnienia ściskanego w złożonych środowiskach zewnętrznych, zapewniając realizację poziomów ochrony IP67 i wyższych.

Ponadto przekrój poprzeczny paska uszczelniającego ma kształt litery D, a stopień zaciśnięcia jest kontrolowany w zakresie od 30% do 40%. Zapewnia to nie tylko wystarczający docisk uszczelniający, ale także pozostawia elastyczny margines, który pozwala wytrzymać cykle zimne i gorące.

4. Natrysk dwuwarstwowy odporny na wysoką temperaturę

Chociaż sama stal nierdzewna 304 jest odporna na korozję, pod podwójnym wpływem silnych promieni ultrafioletowych i wysokich temperatur na Bliskim Wschodzie powierzchnia gołej płyty nadal będzie się szybko utleniać i odbarwiać. Stosujemy dwuwarstwowy proces elektrostatycznego natryskiwania proszku: proszek bazowy zapewnia przyczepność i ochronę antykorozyjną podłoża, podczas gdy mąka zapewnia odporność na warunki atmosferyczne i niestandardowe kolory.

Grubość każdej warstwy folii jest ściśle kontrolowana w zakresie 60-90 μm. Praktyka branżowa pokazuje, że natryskiwanie proszku przeznaczonego do zastosowań zewnętrznych o grubości 80–120 μm może skutecznie przeciwdziałać erozji zewnętrznej.

W przypadku skrzynki rozdzielczej Iron jeszcze ważniejsze jest natryskiwanie dwuwarstwowe - przed natryskiwaniem przeprowadza się fosforanowanie na bazie cynku w połączeniu z proszkiem epoksydowo-poliestrowym do stosowania na zewnątrz. Test mgły solnej może osiągnąć ponad 500 godzin, spełniając wymagania eksportowe.

5. Dane z raportu z testów eksperymentalnych potwierdzają

Ouyue Electric zapewnia następujące raporty z testów lub wsparcie dla każdego produktu na poziomie pustynnym.

IV. Podwójna certyfikacja CE/IP65: przepustka techniczna umożliwiająca eksport na Bliski Wschód

Projekty EPC w Arabii Saudyjskiej i Zjednoczonych Emiratach Arabskich zasadniczo akceptują chińskie standardy (GB), ale nadal istnieją jasne wymagania dotyczące certyfikacji CE i poziomów ochrony. Skrzynka rozdzielcza ze stali nierdzewnej firmy Ouyue Electric przeszła certyfikat CE i test stopnia ochrony IP65.

Produkt jest zgodny z normą ochrony obudów IEC 60529 i spełnia minimalne wymagania progowe „stopień ochrony IP55 lub wyższy” dla generalnych wykonawców EPC w projekcie fotowoltaicznym na Bliskim Wschodzie.

V. Otwórz swoją personalizację skrzynki rozdzielczej na poziomie pustyni za pomocą rysunków

Niezależnie od tego, czy zajmujesz się dopasowywaniem sprzętu do dużych projektów fotowoltaicznych na Bliskim Wschodzie, takich jak NEOM w Arabii Saudyjskiej i MBR Solar Park w Dubaju, czy też rezerwujesz produkty odporne na wysokie temperatury i piaskoszczelne na rynek Bliskiego Wschodu, Ouyue Electric może zapewnić pełen zakres dostosowanych usług, od doboru materiałów, projektu konstrukcyjnego po wsparcie w zakresie certyfikacji CE/IP65.

Wyprodukowanie gotowego produktu zajmuje tylko 7 dni po potwierdzeniu rysunków produktu. Zapraszamy do przesłania wymagań technicznych lub specyfikacji pudełek dla projektu pustynnego. Dostarczymy Ci kompletne rozwiązanie, obejmujące weryfikację poziomu ochrony, dobór materiałów odpornych na wysokie temperatury i szybkie planowanie próbek, aby pomóc Ci skutecznie zabezpieczyć zamówienia na Bliskim Wschodzie.
