Zewnętrzna skrzynka rozdzielcza w sezonie burzowym, jak chronić odgromową? Analiza projektu uziemionej szyny miedzianej i zabezpieczenia przeciwprzepięciowego skrzynki rozdzielczej ze stali nierdzewnej

I. Uderzenia pioruna nie tylko rozrywają dach – dlaczego zewnętrzne skrzynki rozdzielcze wymagają ochrony odgromowej?

Kiedy piorun uderza w budynek lub sąsiednią ziemię, chwilowy prąd może osiągnąć wartości od kilkudziesięciu kiloamperów do setek kiloamperów. Ten duży impuls prądowy zagraża zewnętrznym skrzynce rozdzielczej za pośrednictwem dwóch głównych ścieżek:

1. Bezpośrednie uderzenie pioruna: Piorun uderza bezpośrednio w skrzynkę rozdzielczą lub podłączone kable. Chociaż prawdopodobieństwo takiego scenariusza jest niskie, gdy już nastąpi, wewnętrzne wyposażenie skrzynki rozdzielczej ulega niemal natychmiastowemu zniszczeniu.

2. Indukowane uderzenie pioruna i przepięcie w sieci energetycznej: znacznie częstszy scenariusz ma miejsce, gdy piorun uderza w odległą linię energetyczną lub kabel komunikacyjny, powodując przepięcie, które rozprzestrzenia się wzdłuż przewodu do skrzynki rozdzielczej; alternatywnie, uderzenie pioruna w sąsiedni grunt indukuje przepięcie na kablach przychodzących i wychodzących skrzynki rozdzielczej poprzez intensywne impulsy elektromagnetyczne. To „przenoszone pośrednio” napięcie udarowe może osiągnąć kilka tysięcy woltów, co znacznie przekracza napięcie wytrzymywane konwencjonalnych elementów elektronicznych, powodując natychmiastowe przebicie płytek drukowanych i wypalenie modułów mocy.

W scenariuszach zastosowań obejmujących skrzynki rozdzielcze do monitorowania bezpieczeństwa na zewnątrz, skrzynki rozdzielcze stacji ładujących i skrzynki rozdzielcze stacji bazowych komunikacji, sprzęt wewnętrzny ma wysoką wartość aktywów i rygorystyczne wymagania dotyczące ciągłego zasilania. Dlatego ochrona odgromowa nie jest opcjonalną funkcją pomocniczą, ale obowiązkowym wymogiem projektowym.

II.System uziemiający skrzynka rozdzielcza ze stali nierdzewnej – podstawa ochrony odgromowej

Skrzynka rozdzielcza ze stali nierdzewnej służy jakoogniwo krytyczne w instalacjach odgromowych i uziemiających, wraz z jego rdzeniem elementy szczegółowo w następujący sposób:

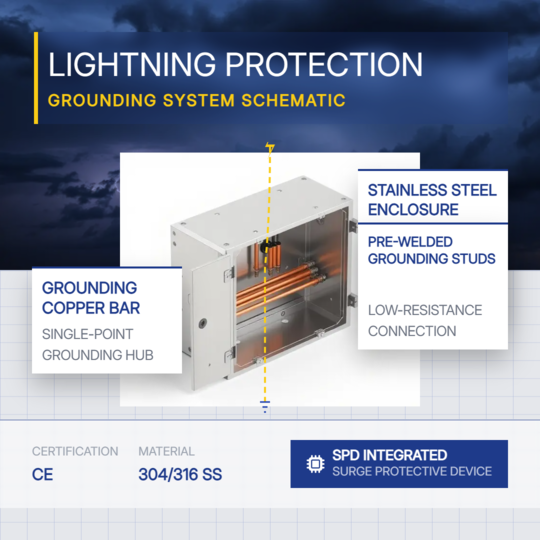

1. Uziemienie szyny miedzianej: złącze zbieżne dla wszystkich ochronnych przewodów uziemiających

Miedziana szyna uziemiająca zamontowana wewnątrz skrzynka rozdzielcza stanowi rdzeń kompletnego systemu uziemienia skrzynki. The dedykowany przewód uziemiający odgromnika, przewód uziemiający obudowę skrzynki oraz przewody uziemiające wszystkich podłączonych urządzeń wszystkie zbiegają się na tym skrzyżowaniu, przed podłączeniem do sieci uziemiającej poprzez główny przewód uziemiający. Ten pręt miedziany jest wykonany z mosiądzu, który zapewnia doskonałą przewodność elektryczną i odporność na korozję. W porównaniu przy zastosowaniu prętów żelaznych ocynkowanych, pręty mosiężne nie korodują po długotrwałej eksploatacji, a ich rezystancja styku pozostaje stabilna i nie zwiększa się w czasie.

Kluczowa wartość funkcjonalna uziemienia szyna miedziana w instalacjach odgromowych jest dostosowana do Zasada „uziemienia jednopunktowego”: uziemienie ochronne wszystkich urządzeń zbiegają się w tym samym miejscu, co zapobiega wtórnemu uszkodzeniu sprzętu spowodowane różnicami potencjałów wywołanymi przez wiele rozproszonych punktów uziemiających. Podczas chwilowego wyładowania prądu piorunowego, krótkotrwały wysoki poziom Potencjał utworzy się na uziemiającej szynie miedzianej. Jeśli jednak obudowy i masy sygnałowe wszystkich podłączonych urządzeń są elektrycznie ekwipotencjalne połączony z tym miedzianym prętem, nie będzie generowana niebezpieczna różnica potencjałów pomiędzy różnymi elementami wyposażenia.

2. Obudowa ze stali nierdzewnej: nieodłączny korpus ekwipotencjalny

Korpus skrzynki ze stali nierdzewnej 304 jest elektrycznie sterowany przewodzący jako zintegrowana struktura. Gdy obudowa skrzynki jest niezawodna podłączona do uziemiającej szyny miedzianej, cała skrzynka tworzy ekwipotencjał ciało z efektem klatki Faradaya. Nawet jeśli zewnętrzne pole elektromagnetyczne zmienia się drastycznie, środowisko elektromagnetyczne wewnątrz pudełka pozostaje takie samo stosunkowo stabilny. Obudowa skrzynki zapewnia również pewien stopień ekranowanie i tłumienie wewnętrznych impulsów elektromagnetycznych. Tymczasem, Korpus skrzynki z połączeniami ekwipotencjalnymi gwarantuje, że personel obsługujący nie będzie tego robił narażać się na ryzyko porażenia prądem elektrycznym [w przypadku uszkodzenia izolacji systemu].

III. Kontrola przed ulewą -Trzy kwestie dotyczące instalacji odgromowej dystrybucji zewnętrznej pudełka

Do już umieszczonych skrzynek rozdzielczych na zewnątrz do eksploatacji, zaleca się, aby personel obsługujący i konserwujący przeprowadzić następujące inspekcje przed nadejściem burzy okres wysokiego ryzyka:

1. Wizualna kontrola uziemienia znajomości:

Sprawdź, czy wszystkie zaciski miedzianej szyny uziemiającej są prawidłowe bezpiecznie zamocowane, niezależnie od tego, czy znajduje się warstwa izolacyjna przewodu uziemiającego nienaruszony i czy powierzchnia pręta miedzianego jest mocno utleniona lub rdzawa. W przypadku wykrycia luzów należy je natychmiast dokręcić; jeśli występuje jakakolwiek korozja znaleziony, należy natychmiast wymienić odpowiedni element.

2. Rezystancja uziemienia pomiar:

 Aby zmierzyć rezystancję uziemienia, użyj specjalistycznego testera rezystancji uziemienia rezystancja uziemienia głównej elektrody uziemiającej skrzynki rozdzielczej. Jeśli zmierzona wartość przekracza 10 omów, sprawdź elektrodę uziemiającą korozję, pęknięcia lub sprawdź, czy otaczająca gleba nie jest nadmiernie sucha. Dodaj dodatkowe elektrody uziemiające lub zastosuj środek zmniejszający rezystancję wymagany.

3.Kontrola stanu SPD:

Bardzo SPD są wyposażone w okienko wskaźnika stanu, gdzie kolor zielony wskazuje stan normalny pracy, a kolor czerwony oznacza usterkę wymagającą wymiany. SPD będą stopniowo ulegają degradacji po pochłonięciu wielu przepięć. Gdy okno stanu zmieni kolor na czerwony, oznacza to wskazuje, że wewnętrzny warystor uległ uszkodzeniu i należy go wymienić w a terminowy sposób; w przeciwnym razie funkcja ochrony odgromowej nie będzie działać działać normalnie.

IV:OUYUE Electrical zapewnia szybkie dostosowywanie zewnętrzne, przeciwdeszczowe skrzynki rozdzielcze

Niezawodne rozwiązanie w zakresie ochrony odgromowej do zewnętrznych skrzynek rozdzielczych wywodzi się ze znormalizowanego poziomu konstrukcyjnego projekt obudowy, obejmujący połączenie ekwipotencjalne od uziemiająca szyna miedziana do obudowy ze stali nierdzewnej, a także ścieżka od wstępnie zainstalowanych śrub uziemiających do podstawy montażowej SPD. Ojej Skrzynki rozdzielcze Electric ze stali nierdzewnej są wyposażone w konstrukcję fabrycznie zamontowany system uziemiający, zapewniający ujednoliconą i niezawodną podstawę platforma do budowy instalacji odgromowych, codziennej eksploatacji i konserwacji dla użytkowników końcowych.

 Po potwierdzeniu rysunków produktu, gotowe produkty mogą zostać przekazane do dystrybucji w ciągu 7 dni kalendarzowych. Niezależnie od tego, czy potrzebujesz standardowej konfiguracji, czy też głęboko spersonalizowanej oprawy oświetleniowej rozwiązanie zabezpieczające, prześlij swoje specyfikacje techniczne, a my to zrobimy niezwłocznie przedstawi Ci rekomendacje rozwiązań i przykładową produkcję oś czasu.
