Uruchomiono nową szafę rozdzielczą zasilania XL-21 firmy Ouyue Electric, a pierwsza partia trafia do Korei Południowej

I. Rozdzielna konstrukcja górna i dolna

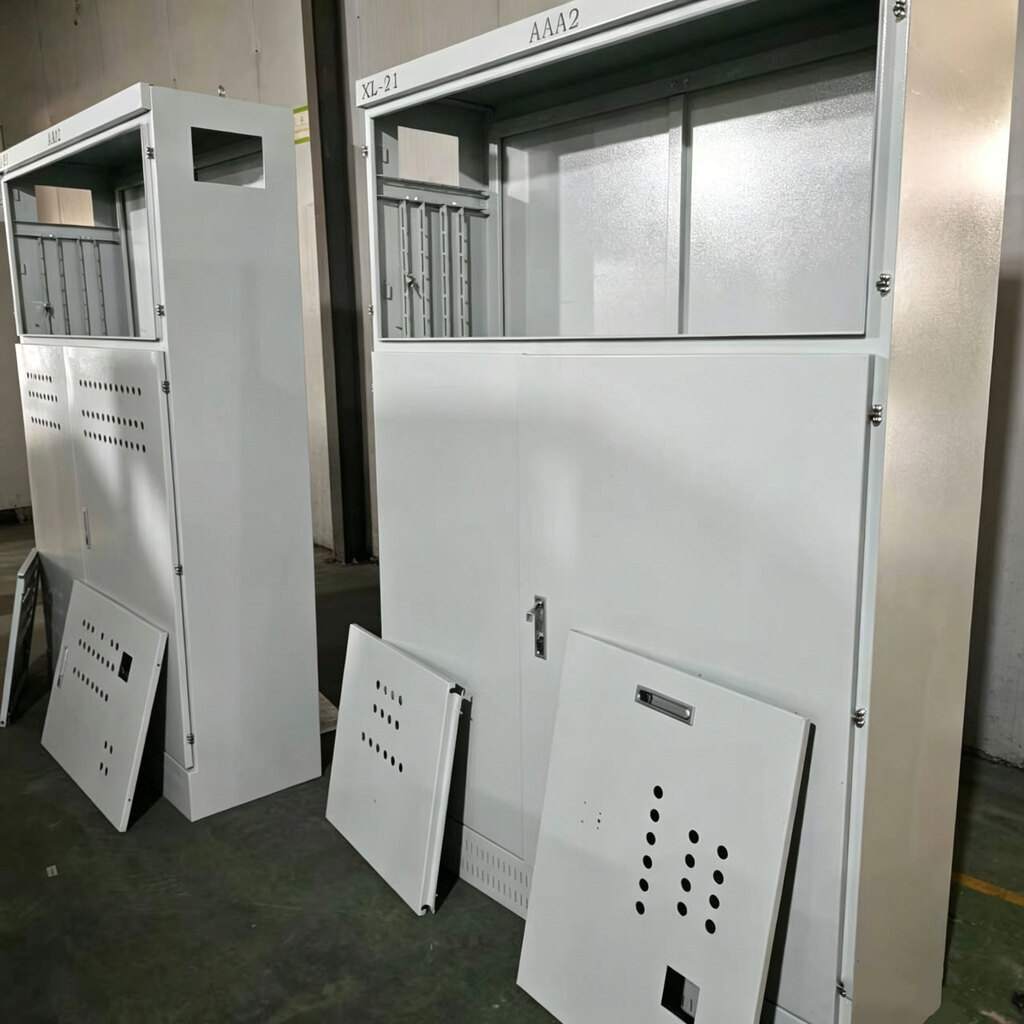

Pierwsze realne zdjęcie przedstawia ogólny wygląd rozdzielnicy XL-21. W szafce zastosowano konstrukcję podzielonej górnej i dolnej części, wyraźnie dzieląc obszary funkcjonalne na dwie niezależne przestrzenie, górną i dolną.

Górna część: obszar okna obserwacji przyrządu

Na górze szafy zarezerwowane jest przezroczyste okno montażowe, w którym można umieścić amperomierze, woltomierze, lampki sygnalizacyjne, przełączniki i inne elementy pomiarowe i wyświetlające. Personel obsługujący i konserwujący nie musi otwierać drzwi szafy. Mogą odczytywać parametry elektryczne i określać stan pracy w czasie rzeczywistym przez okno, co znacznie poprawia efektywność codziennych przeglądów i wykrywania usterek. Górna część szafy jest zarezerwowana na miejsca identyfikacyjne, na których można umieścić numery obwodów, tabliczki znamionowe urządzeń lub etykiety ostrzegawcze, zgodnie z wymaganiami klienta.

Część dolna: przedział obsługi wyłącznika głównego

Przedział wyłącznika głównego znajdujący się w dolnej części szafy wyposażony jest w niezależny zamek drzwiowy. Powierzchnia drzwi szafy jest wyposażona w wiele zestawów okrągłych otworów odprowadzających ciepło, które tworzą przednie i tylne kanały powietrza konwekcyjnego z tylną płytą odprowadzającą ciepło o tej samej specyfikacji, umieszczoną z tyłu szafy. Zapewniając wentylację i odprowadzanie ciepła, średnica okrągłych otworów jest kontrolowana w punkcie równowagi pomiędzy zapobieganiem zapyleniu a odprowadzaniem ciepła, ograniczając wnikanie pyłu. Brama magazynowa wyposażona jest w dedykowany zamek mechaniczny, który zabezpiecza przed niewłaściwą obsługą przez osoby nieupoważnione i spełnia wymogi zarządzania bezpieczeństwem elektrycznym obiektów przemysłowych.

II. Wewnętrzny regulowany system instalacji: Jeden zestaw szaf jest kompatybilny z wieloma schematami dystrybucji zasilania

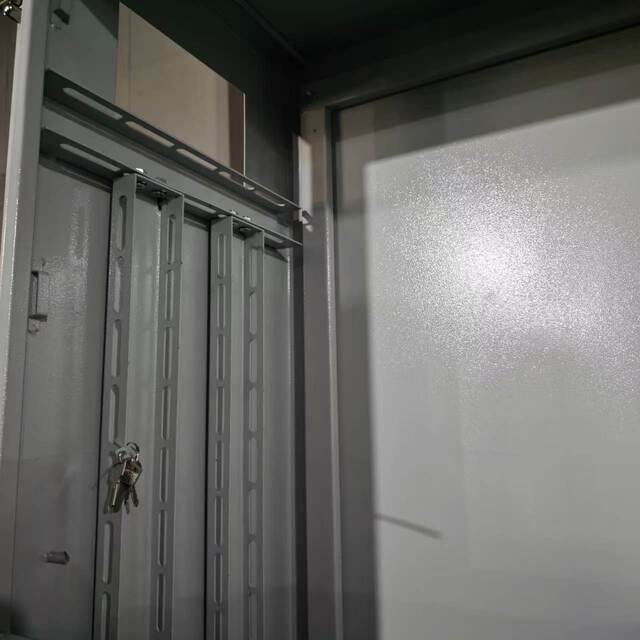

Drugie prawdziwe zdjęcie skupia się na wewnętrznych szczegółach konstrukcyjnych szafy rozdzielczej zasilania XL-21, pokazując najważniejszą cechę konstrukcyjną tego produktu – w pełni regulowany system instalacyjny.

Zainstaluj wstępnie wiele zestawów regulowanych kolumn instalacyjnych

Wnętrze szafy jest wstępnie wyposażone w wiele podłużnych kolumn montażowych, każda z długimi otworami. Prowadnice instalacyjne i płyty montażowe można dowolnie regulować w górę i w dół wzdłuż kolumn. Oznacza to, że tę samą szafę można elastycznie dostosować do różnych specyfikacji wyłączników kompaktowych, styczników prądu przemiennego, przekaźników termicznych i szyn miedzianych, zgodnie z rzeczywistym planem dystrybucji mocy. Niezależnie od tego, czy jest to wyłącznik główny 200 A czy 630 A oraz czy jest to konfiguracja wielopętlowa czy kilkupętlowa, pozycje montażowe można dowolnie aranżować bez konieczności wymiany szafy.

Przedziały magazynu są niezależne, a mocna i słaba energia elektryczna są oddzielone

Obszar przyrządów i przedział głównego wyłącznika są oddzielone metalowymi przegrodami, aby uzyskać oddzielne okablowanie dla silnej i słabej energii elektrycznej. Konstrukcja ta ma dwa istotne znaczenia: Po pierwsze, zakłócenia elektromagnetyczne generowane przez duży prąd w obwodzie głównym są izolowane w dolnym przedziale i nie wpływają na dokładność pomiarów przyrządów i linii sygnałowych w górnym przedziale. Po drugie, podczas sprawdzania głównego wyłącznika należy odizolować górny obwód przyrządów, aby zmniejszyć ryzyko przypadkowego dotknięcia. W płycie działowej znajdują się otwory do prowadzenia przewodów, a w miejscach przejścia kabli znajdują się gumowe otwory ochronne, które zapobiegają przecięciu warstwy izolacyjnej.

III. Blacha stalowa walcowana na zimno + elektrostatyczna powłoka proszkowa: Zapewnia długoterminową ochronę dystrybucji energii w pomieszczeniach

Szafa rozdzielcza zasilania XL-21 wykonana jest z wysokiej jakości stali walcowanej na zimno, uformowanej poprzez zintegrowane cięcie laserowe i gięcie CNC, z narożnikami montowanymi za pomocą połączeń śrubowych. W porównaniu do konstrukcji całkowicie spawanych, połączenie śrubowe zapewnia integralność konstrukcji, oferując jednocześnie większą wygodę demontażu, konserwacji oraz wymiany lub modernizacji komponentów wewnętrznych.

Powierzchnia szafki jest pokryta elektrostatyczną powłoką proszkową z matowym szaro-białym wykończeniem. W porównaniu z tradycyjnym malowaniem natryskowym, elektrostatyczne malowanie proszkowe zapewnia lepszą przyczepność i doskonałą odporność na uderzenia i korozję. W wewnętrznych środowiskach przemysłowych — takich jak warsztaty, fabryki i podstacje — pozostaje trwały przez długi czas, bez odprysków i rdzy. Matowa szaro-biała powłoka zapewnia czystą, nowoczesną estetykę, która uzupełnia ustandaryzowany projekt pomieszczeń dystrybucyjnych w różnych środowiskach przemysłowych.

Każda szafa standardowo wyposażona jest w tylny panel z otworami wentylacyjnymi, ustawionymi w jednej linii z okrągłymi otworami wentylacyjnymi na drzwiach, tworząc naturalny kanał konwekcji powietrza. Drzwi są wyposażone w dedykowany zamek mechaniczny, a klucze są zarządzane centralnie, dzięki czemu dostęp do przedziału wyłącznika głównego mają wyłącznie uprawnieni elektrycy, co zapobiega dostępowi osób nieupoważnionych.

IV. Eksport do Korei Południowej: Kompatybilny z zagranicznymi standardami przemysłowej dystrybucji energii

Ta partia szaf rozdzielczych zasilania XL-21 została dostosowana dla klienta koreańskiego, z dostosowaniem poziomu napięcia, wyborem specyfikacji szyn zbiorczych i dostosowaniem wymiarów szafy do wymagań technicznych klienta. Południowokoreański rynek dystrybucji energii elektrycznej stawia dwa kluczowe wymagania sprzętowi: po pierwsze, znormalizowana izolacja stref wysokiego i niskiego napięcia; po drugie, zgodność instalacji wewnętrznej w szafie — fabryczne linie produkcyjne często wymagają dostosowania konfiguracji obwodów mocy w oparciu o zmieniające się zadania produkcyjne, a regulowany system montażu dokładnie spełnia ten elastyczny wymóg.

Droga transportu morskiego z Chin do Korei Południowej jest krótka, a odprawa celna przebiega bardzo sprawnie. Ouyue Electric zapewnia standardowe opakowania eksportowe dostosowane do rynku koreańskiego: poddane fumigacji drewniane skrzynki z niestandardowymi wkładkami amortyzującymi z folii bąbelkowej oraz oddzielne przegródki na szafki i akcesoria, aby zapewnić bezpieczeństwo produktu zarówno podczas transportu oceanicznego, jak i tranzytu śródlądowego.

V. Dostosuj swoje rozwiązanie do dystrybucji zasilania, zaczynając od XL-21

TheSzafa rozdzielcza zasilania XL-21to najnowsze osiągnięcie Ouyue Electric w dziedzinie dystrybucji energii przemysłowej. Od regulowanego systemu montażu po dzieloną konstrukcję magazynu, od procesu malowania proszkowego blachy stalowej walcowanej na zimno po wygodę montażu i konserwacji śrub, każdy projekt jest zorientowany na rzeczywiste scenariusze użytkowania.

Wyprodukowanie gotowego produktu zajmuje tylko 7 dni po potwierdzeniu rysunków produktu. Niezależnie od tego, czy potrzebujesz standardowej konfiguracji, czy szczegółowej personalizacji zgodnie z rysunkami projektu, zapraszamy do przesłania wymagań technicznych. Przekażemy Ci propozycje rozwiązań i przykładowy harmonogram.
